瑞语MG3000系列IAD的双归属功能实现主备冗余
2009/09/14
1、方案介绍
大唐高鸿提供SS3000-E(SIP SERVER)的冷备方案、热备方案,同时,也可基于软交换系统(IAD+SIP SERVER)提供面向业务的主备冗余方案。
基于面向业务的的主备冗余方案是指:在主SIP SERVER故障的情况下,IAD终端能自动切换到备SIP SERVER上;当主SIP SERVER恢复后,IAD可自备SIP
SERVER切换回来,以确保全部的话音、基本业务、增值业务的一致性。
在企业行业的IP语音系统中,经常会遇到这种基于IP语音业务的主备冗余要求,一般按照应用场景的不同,不外乎分为以下两种需求内容:
一套主SIP SERVER在甲地,另一套备SIP SERVER在乙地,分别拥有不同网段的IP地址,系统中接入的所有IAD能够实现主SIP
SERVER(系统或网络故障)情况下,自动切换到备SIP SERVER上;
在需求1可实现的前提下,希望当主SIP SERVER正常后,希望IAD能够自动从备用SIP SERVER切换回主SIP SERVER,以保证所有在网IAD都通过同一套SIP
SERVER相互通信。
大唐高鸿瑞语MG3000系列IAD终端的双归属功能,可以满足以上应用,解决方式为:
采用MG3000-R:利用其停留(Parking)功能,当主SIP SERVER(系统或网络)故障后,呼叫转到备用SIP
SERVER后就停留住,备SIP SERVER不发生故障的情况下不主动切回到主SIP SERVER。这可实现上述需求1。对需求2,解决方式为:在主SIP
SERVER可用的情况下,手动停用备SIP SERVER,强制所有的IAD都注册回主用SIP SERVER。
采用MG3000-A:对应于其停留(Parking)功能,方式同上。对另一MG3000-A接入的冗余方式归属(Homing)功能,当呼叫转到备用SIP
SERVER后,IAD发现主SIP SERVER可用时再转回到主SIP SERVER上,这可实现上述需求1、2。
2、MG3000-R的双归属配置(SIP)

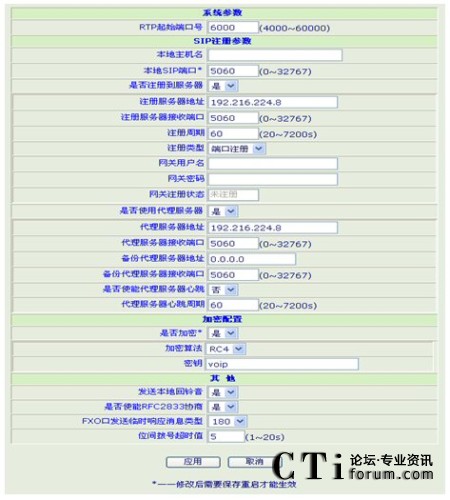

图1 SIP协议参数设置图例
表2:MG3000-R(SIP)双归属功能对应配置项
3、MG3000-A的双归属配置(SIP)

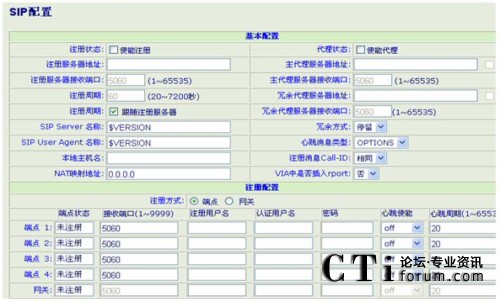

MG3000-A的『SIP配置』界面如下:
图2 MG3000-A(SIP)有关双归属的配置界面

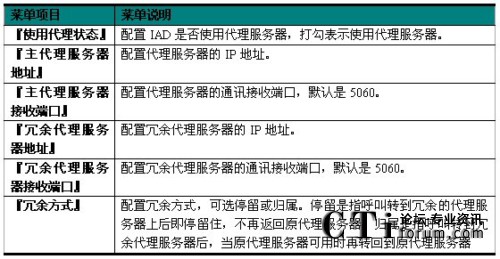

表2 MG3000-A(SIP)双归属功能对应配置项
