视频会议系统中的多屏多画面传输技术

贾艳明 2010/08/12

  视频会议系统是支持声音、视频以及数据通信的多媒体通信系统,一般包括多点控制单元(MCU)、终端以及其他一些如电话接入网关等设备。本文介绍的专利技术方案改进了视频会议系统中主流通道和辅流通道的传输方式,使具有两个显示设备的终端实现了多屏多画面。

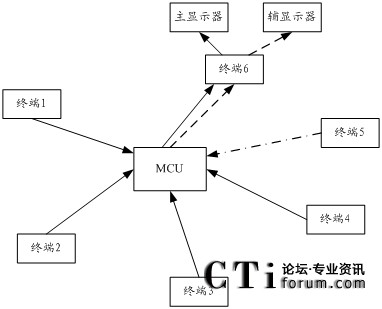

  该专利技术方案主要增加了MCU的功能,使MCU可以区分主流通道请求和辅流通道请求,并可以将若干个终端的画面组合在一起,作为一个画面发送给特定终端或广播给所有终端,如图所示。


  场景一

  MCU将发言人所在的终端1的图像通过主流通道发给终端6,将终端2、3、4的图像解码,并接成具有3个小画面的单一画面,编码后通过辅流通道发给终端6,终端6将在主显示器上看到终端1的图像,在辅显示器上看到终端2、3、4的图像。

  当终端5向MCU发送辅流而且目的终端是终端6时,MCU将指示终端2、3、4停止发送视频流,并通过辅流通道向终端6发送终端5的图像,这时终端6的辅显示器上看到的是终端5的图像。

  场景二

  MCU接收终端1和2的视频流后,将其并接成具有两个小画面的一路视频流广播给所有终端。如在终端5中,通过主流通道接收的视频流显示在主显示器上,呈现出并接在一起的两个小画面,分别是终端1和2的图像。如果终端5想看终端3的图像,终端5通过辅流通道向MCU发送视频请求消息,MCU收到请求消息后要求终端3发送视频流,MCU接收到终端3的视频流后,根据终端5是通过辅流通道发送的请求消息,将终端3的视频流通过辅流通道发给终端5,终端5的辅显示器上显示终端3的图像。

  这时,如果终端4向MCU发送辅流,而且目的终端是终端5时,MCU将指示终端3停止发送视频流,并通过辅流通道将终端4的视频流发送给终端5,终端5的辅显示器上显示的是终端4的图像。

  上述场景中,被要求观看的终端可以不止一个,而是多个,此时MCU将多路视频流并成一路多画面视频流后通过辅流通道发送给请求终端。同时,终端通过向MCU请求都可以方便地切换回原辅流通道中传输的视频流。

  专利点评

  本专利的技术方案使得目的终端能够在主显示设备上显示来自主流通道的视频,在辅显示设备上显示来自辅流通道的视频,在实现多屏多画面的同时,利用了已有的辅流通道进行多画面分担,无需在MCU和终端之间建立额外的通道,大大减轻了MCU和终端的处理负担。

  截至目前为止, H3C在多媒体技术领域的专利部署已经达九十余件之多。

CTI论坛编辑
