北京蓝牙TDM隧道功能解决方案

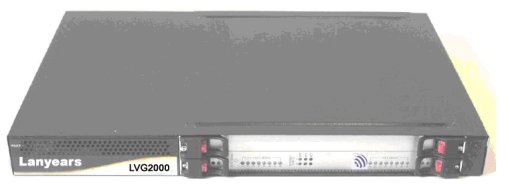

北京蓝牙LVG系列中继语音网关实现TDM隧道功能
2006/06/28
简介
北京蓝牙世纪网通信技术有限公司(以下简称北京蓝牙,www.lanyears.com)是一家致力于VoIP咨询服务和提供全方位解决方案的高科技公司。北京蓝牙TDM隧道功能解决方案使得电信、运营商和企业可以在有限的硬件设施条件下,通过Internet/IP网络建立TDM隧道,从而实现经济、可靠的远程语音业务传输。给企业和运营商节约了大量成本,从而显著提高经济效益:
- 完全基于IP的端到端TDM隧道解决方案
- 在运营商和企业环境中,基于标准IP网络透明的E1/T1/J1连通性
- 通过租用线路的包交换网络实现经济有效的传输
- 可升级为独立的E1时隙号(部分半永久连接)
- 嵌入式Web图形用户界面可方便地对TDM隧道和软交换进行配置和管理
- 将集中的TDM资源隧道到各个远程站点
- 在同一台网关上可同时支持混合的H.323 IP电话和点到点连接
- 稳定可靠的CAS信号和DTMF传输(使用RFC 2833)
典型应用
企业通过内部网络将中心点的TDM隧道到任何远端分支机构,共享TDM语音通道,从而节省企业的通话成本,实现一体化的通讯,电信运营商通过TDM隧道可实现新业务投放,提高效益。
方案介绍
TDM隧道利用LVG 2000内部的路由功能(不需要网守或MGC控制)从TDM (1 to 16 E1/T1/J1)或单独时隙接收语音和数据流,转换为在IP网络上传输的数据。
10/100 M两个以太网中的任意一个在IP网络上传输。另一端的LVG 2000将IP包转换回TDM传送方式。每一个源端时隙都可以在另一端的LVG
2000上被映射到相应的时隙或另一个时隙。这一特性可以在基于因特网的嵌入式Web图形用户界面中被执行和修改。时隙(或者B通道)可以通过点到点和点到多点网关分配被相互映射。使用点到多点结构可以使远端TDM节点和中心TDM节点通过IP网络相连接,节约TDM传输费用使得传输更加经济。LVG
2000自动建立和保持网关之间所有端到端的IP连接。传输通道可以利用低比特率语音合成技术来进行语音压缩和RTP多路传输,有效节约了带宽并且实现透明地传输。点到点配置管理是一种基于冗余以太网接口行之有效的解决方案。当局域网发生故障时,TDM接口的物理层将会自动失效,从而导致连接的两端发出报警通知。LVG
2000的替换线路功能可以使路由到冗余TDM节点变得可能。在最初的TDM节点不能访问时,这一功能使问题得以解决。LVG 2000装备了双重AC电源保护,大大提升了TDM隧道解决方案的可靠性。TDM点到点的特性可以在同一网关中与H.323控制端口一起使用,因此增强了TDM/IP混合网络的适应性使之发展为综合的IP聚合网络。一台LVG
2000网关可以配置成一个TDM旁路,将来还可以在采用标准VoIP协议的软交换控制下作为媒体网关使用。TDM隧道对于运营商来说具有独特的吸引力,他们可以不必拥有自己的语音传输网络,节约了运营性支出。典型的应用包括连接到远端TDM交换单元或者连接到中心局交换机。这一特点还可以与7号信令隧道选择一起,共同允许点到点之间的信号和语音通道在同一个信道传输。
北京蓝牙TDM隧道解决方案结构
在LVG 2000网关之间,利用它们的路由功能,自动连接时隙组(部分或全部E1/T1/J1中继线),LVG 2000支持在任意类型的个别时隙或者中继组配置E1,
T1或者J1数字连接(见图2)

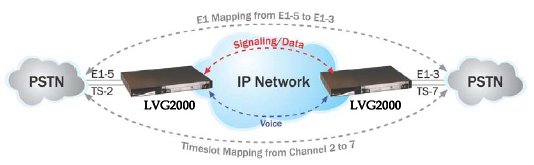

图2: TDM 隧道结构图
时隙组配置好以后,自动在两台LVG网关中建立连接,利用他们的TDM隧道功能实现中继或时隙的远程连接。
TDM隧道这一特性可以被使用去传输除7号信令连接之外的7号信令通道,使用LVG 2000支持的SIGTRAN和SS7互通(见图3)

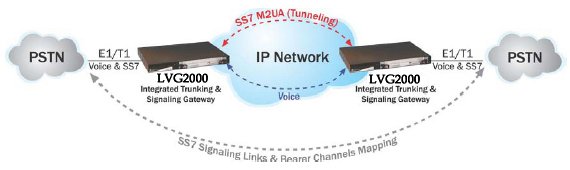

图3: TDM & SS7隧道结构图
LVG 2000 TDM隧道特点
- 支持高达16 E1, T1, 和 J1数字信道
- 从一个TDM节点到另一个TDM节点,高达100个不同E1/T1组或部分时隙
- 任意点之间可以设置时隙交换,包括点到点或点到多点的通路分配
- 在同一网关上支持一个或两个接口类型(可以是E1, T1和J1)
- 支持64/56K语音和数据、信令协议,包括ISDN-PRI, QSIG, DPNSS, CAS, and SS7
- 利用RFC 2833有效载荷格式高效的传输DTMF和CAS信号(及中国一号信令)
- 与7号信令隧道协力,在同一信道上同时支持7号信令传送和信号通道
使用北京蓝牙LVG 2000支持所有北京蓝牙自身先进的VoIP架构,语音包采用低比特率语音编码和噪声抑制技术从而节约带宽资源。遵照T.38标准的传真中继使得传真发送和接收更可靠,或者迂回至低比特率语音编码方法G.711,可设置大小的压缩包有效平衡了带宽使用和包延迟的矛盾。自适应的缓冲器使得包延时得以优化,长回声消除——实际上是长传输延迟。
- 数据通道可选择的RTP冗余解决在吵杂IP网络上传输的包丢失问题
- 出现局域网故障时,两端中继的物理层将停止工作
- 基于双冗余以太网接口和双电源支持的可靠解决方案
- 嵌入式Web图形用户界面,使得客户端易于通过Web浏览器访问
- 支持SNMP
- 经过SNMP的同时基于Web图形用户界面的T1/E1物理层报警监控
- TDM隧道和H.323控制个别通道共存在同一网关上
- 基于DiffServ/ToS的QoS支持
- 在启动和初始化时自动检测硬件
- 1U高,19英寸宽机架安装
