上海维卡VN系列传真资源卡

2008/04/23

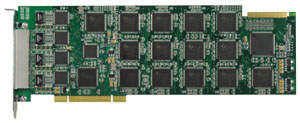

　　VN系列数字监控录音卡是上海维卡最新推出的数字化、智能化、大容量、高密度语音板卡，该语音卡可以实现数字E1中继线上高阻复接应用，从而获得该线路上的电话呼叫信息和语音信号；整款板卡采用全DSP结构，可靠的防雷电路及抗干扰多层专用集成电路设计，使板卡性能稳定可靠，功能配置灵活简单，信号处理能力强大。该款产品包含VN30D/PCI/FJ、VN60D/PCI/FJ二个产品。

VN系列数字监控录音卡一览表

产品功能

1. 在数字E1中继线上实现高阻复接应用，从而获得该线路上的电话呼叫信息和语音信号。


2. 主被叫信息接收功能。


3. 单卡具有2/4个高阻复接输入端口，监控1/2个E1端口的上下行信号。


4. 采用可上载的信令分析处理模块，无需改变硬件，能够灵活配置使用1号信令、ISDN信令协议或7 号信令，可实现对不同的信令系统E1中继进行呼叫状态分析和语音信号分析。


5. 具备录音自动增益控制功能（AGC）。


6. 支持标准或自定义的DTMF信号/单音频信号检测, 通话/静音检测。


7. 采用CT-BUS 总线，符合H.100标准，可方便地与支持这一标准的任何第三方板卡互连互通，从而将获取的语音信号交换至其它设备。


8. 卡上装有符合电信标准的防雷电路，确保不受雷击损坏。


9. 具有硬件授权号识别电路，每片语音卡上的固件中均写入了唯一的维卡硬件序列号，可用于区分不同的卡和防伪识别，应用系统通过简单的函数调用即可获得具有硬件授权号识别电路，用户可向本公司申请唯一的授权号，保护用户软件安全。


10. 符合PCI2.1总线标准，插槽电压支持3.3V/5V，突发数据传送速率高达132 MB/s；支持即插即用（PNP），无需任何跳线设置。


11. 支持Alaw、μlaw、ADPCM、GSM、PCM16、MP3编码，录音文件为WINDOWS标准的WAV文件，录制的语音文件可以在WINDOWS中播放。


12. 具有很高的输入阻抗，复接后不影响原系统的正常运行。通过并线接入，即可完成高阻复接。


13. 具有极强的信号自适应能力，可在传输线的任意位置上接入。


14. 统一的编程接口，驱动程序同时支持轮询方式和事件驱动方式编程。


15. 支持的操作系统：WINDOWS 2000/XP/2003 和LINUX 。

• 外形尺寸：长×宽＝306×106mm（不含固定片）


• 重 量：约230g


• 环境要求：

工作温度：0℃—50℃
储存温度：-20℃—80℃
湿 度：10%— 85% 无结露
储存湿度：10%— 85% 无结露

• 录放音技术指标：

录放音编解码格式：CCITT A/μ-Law 64kbps,
IMA ADPCM 32kbps
录放音失真度：≤3%
频响：300-3400Hz(±3dB)
信噪比：≥37dB
放音回声抑制比：≥38dB

• 电源要求： 最大消耗功率：≤8W


• 信令：

SS1：符合国标GF002-9002的DL信令和 MFC信令
SS7：符合Q771-Q795建议的有关规定
DSS1：符合Q.931建议
