Zed-3(捷思锐科技)多媒体调度系统

Zed-3(捷思锐科技)多媒体调度系统

2011/09/01

　　一、产品型号与参数

　　1、调度机型号

　　说明：我们可根据客户生产和调度的实际运营需求，提供10~10,000个调度用户的不同型号的调度机产品。

　　2、调度台型号

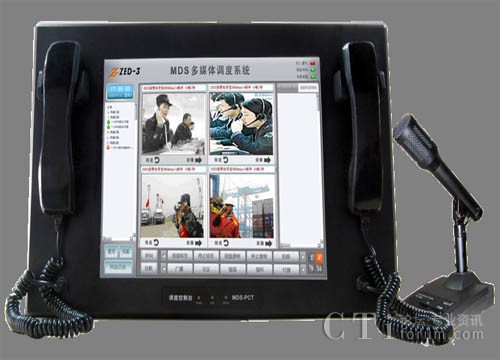

型号/参数项目	MDS-PCT专用调度台	MDS-CU触摸屏调度台
外形尺寸	17寸触摸屏	15寸触摸屏
功能配置	双手柄设计	两部联动话机
其他配置	——	内置扬声器

　　二、MDS系统简介

　　MDS调度系统（Multimedia Dispatching System，简称“MDS”）是捷思锐科技推出的下一代多媒体指挥调度通信整体解决方案。该系统能够帮助指挥调度人员通过多媒体方式实现指挥调度，并且能够与各种业务系统进行高度集成，提高指挥调度的智能化和自动化水平。MDS系统与传统调度系统相比，具有如下方面的突出特点：

　　1、智能化多媒体调度

　　MDS系统不但支持传统的电话呼叫和会议等语音通信方式，还可以通过短信发布指令消息，并能够通过摄像头、单兵背包等各种专用终端实现视频和图片的采集，还可以通过各种智能终端实现数据的上传和下载。

　　MDS系统为用户提供了包含语音、视频、数据在内的综合多媒体通信手段，让指挥人员不但能够通过语音发布各种调度命令，而且可以通过图片、视频及各种现场反馈回来的数据对态势发展有更快速和全面的了解，这可以让指挥人员能够根据态势发展及时调整应对策略，并快速将指挥调度命令发布给相关人员。

　　通过MDS系统的API接口，用户还可以将各种业务系统与MDS对接，实现数据自动处理，并能够根据预案自动进行调度信息发布。MDS系统还可以根据需要，通过工业终端连接各种传感器、控制器等设备，实现指挥控制的自动化。

　　2、融合的通信平台

　　MDS系统不但能实现内部的通信，还可以通过各种网关设备与多种传统语音通信网络互联，实现与PSTN固话、GSM/CDMA手机、PBX通信专网、NGN通信平台、Tetra和GOTA等数字集群对讲系统等传统通信网络互联。这使得MDS系统能够将非系统内部的人员快速接入到MDS系统中，实现统一的调度指挥，满足多部门协同工作的需要。

　　MDS系统能够利用光纤、城域网、VPN专网、WIFI、卫星、McWill等各种有线和无线网络作为承载网，适应各种不同环境下的通信要求。由于MDS系统可以通过各种有线和无线IP网络作为承载网络，所以整个系统能够在IP网络可达的地方进行分布式部署，配合捷思锐科技的调度机堆叠技术，能够实现跨地域的大规模组网。

　　MDS系统中允许有主调度台和分调度台，可以为各个分调度台指定不同的调度权限和可调度人员，通过这种统一管理、分级调度方式即提高了调度的效率，又使得各个不同部门之间能够高效地协同工作，满足新形式下跨地域、跨部门的大规模现代指挥调度的通信需求。

　　3、灵活机动的部署

　　MDS系统可以将核心设备安装到应急通信车等车辆上，通过卫星、WiFi、McWiLL、GSM/CDMA等无线网络实现通信，配合车载台、手台、单兵背包、PDA等丰富的可移动无线终端形成整体的机动部署系统。车载MDS系统能够跟随车辆快速机动部署，满足战场、抢险救灾、处理突发事件等非固定区域的指挥调度通信需要。

　　4、系统可靠性更高

　　MDS系统的核心设备——MDS调度机可以支持双机或多机热备份，在主用机故障的情况下，备用设备能够自动接替主用机，切换的过程不需要人工干预。MDS系统还能够通过配置多条不同介质的通信线路，实现多线路互相备份，系统能够自动选取可用的线路完成通信路由。

　　MDS系统具有完善的日志数据，能够记录管理员操作、CDR、告警等多种数据信息，通过录音服务器还可以对通话进行录音。这些数据能够为用户进行操作追溯提供条件，为实现指挥重演提供了可能。

　　MDS系统的多种创新特性能够适应生产调度、应急通信、军事指挥等领域在新形势下的跨地域、多部门协同调度，多媒体化、智能化的下一代多媒体指挥调度系统——MDS系统得到了用户的极大认可，已经在国内的铁路、机场、港口、石化、电力、煤炭、军队、公安、消防、应急通信等众多行业得到了广泛的应用。

　　三、主要功能

调度功能：用户可以进行单呼、组播、会议等语音通信操作，调度台还可以进行强插、强拆、监听、禁话、转接、代答等调度操作。

集群对讲：使用车台、手台及专用调度话机等终端，能够实现与传统集群对讲一样的半双工通信。MDS系统的集群对讲不改变用户现有的使用习惯，并且可以实现有线和无线的混合对讲组网。

视频联动：系统可将摄像头、单兵背包等视频终端采集的动态视频数据经过压缩编码通过网络发送到指挥中心，指挥中心可以实时了解调度现场的各种变化，便于指挥员做出快速合理的指挥调度。

文字指令：调度中心可以通过调度台给被调度用户发送文字消息，使用该功能调度员可以快速发布作业计划，且终端用户可以随时进行调阅。在强噪音干扰环境等不方便语音通信场合，文字指令调度可以作为语音的很好替代调度手段。

语音通知：MDS系统可以播放预先储存到电脑里面的声音文件，实现语音通知的功能。

分组会议：管理员设置好分组以后，不但可以通过调度台发起会议，有权限的终端也可以直接发起会议，方便用户在无法操作调度台的环境下使用。会议成员不但可以包含系统内部的IP话机、车台和手台，还可以接入固话和手机用户。

分级协同调度：MDS系统允许配置多个调度台，并可指定调度台的级别及可调度用户。调度台之间可以协同工作，满足分等级、多调度中心的指挥调度需求。

图形化调度台：调度台通过图形化方式实时显示出用户的状态，通过鼠标的点选、拖曳等即可快速实现各种指挥调度操作。

多语言支持：调度系统支持中英文两种语言，方便中国客户的操作使用。

数据日志存储：系统能够记录各种操作和告警等日志信息，可以对通话进行录音，并能够保存视频、图片和文字指令，允许管理员调阅回放，这些数据可以作为指挥调度过程重演的重要依据。

动态分组管理：系统支持对用户进行分组设置，使用会议和集群对讲等功能时，只有组内人员才能够互相通话，不同组之间的用户可以通过单呼的方式进行通话。调度员可以随时改变分组成员或建立新的分组，车载台和手台等专用终端设备也可以在不同分组间动态切换。

用户分级管理：系统支持6个等级的调度权限以及256个等级PTT抢占的优先级设置，管理员能够对用户进行权限级别设定，保证高权限级别用户的通信优先性。

终端状态指示：调度台上能够看到终端的当前状态，能够实时指示出终端的空闲、振铃、通话等状态。

扩音广播功能：可以在车载台等专用终端的扬声器上对声音进行放大，然后通过外部扬声器输出；

静态图片采集：可将视频终端采集的静态图片通过网络发送到指挥中心，便于调度员了解现场情况，并可以作为资料进行保存；

可选加密通信：捷思锐科技可根据用户需求，采用专门算法对语音和数据通信进行加密，满足军队、公安等行业对数据安全的需要。

　　四、应用说明

　　1、应用模式一、多媒体指挥调度

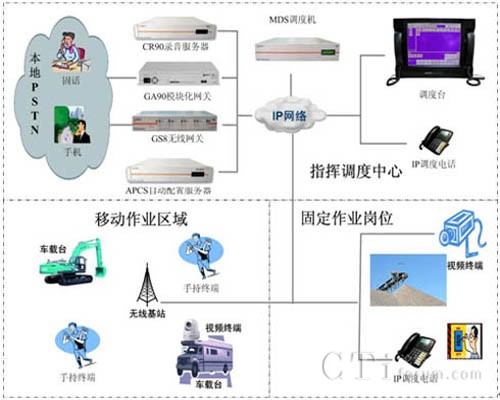

　　MDS系统可以应用于各种作业现场的指挥调度， MDS系统不但支持系统基本的语音通信，调度中心可以通过视频、数据、文本消息等综合的多媒体方式与作业人员进行通信交互，满足各种复杂环境下的指挥调度需求。系统可以通过GS8无线网关、GA90 模块化网关等设备实现与PSTN网络的互联，满足与手机和固话网络用户接入需要。丰富的终端类型可以满足用户对固定岗位、移动人员及车辆设备等不同环境的使用需求，根据人员岗位工作性质可以配置IP调度话机、手持终端和车载台等终端。

行调合一：MDS系统可以包含传统语音通信的所有功能，这套系统可以在平时作为行政办公使用，需要时可以随时通过调度台使用调度指挥功能。MDS系统的分等级调度功能可以实现更灵活的调度管理体系，平时在本单位范围内使用，需要时与其它MDS系统对接，在更大范围实现协同指挥调度。

基本通话功能：调度中心及所有的固定岗位人员、移动人员和车辆互相之间均可以互相通话。

快速电话会议：使用调度台可以快速召开电话会议，会议成员即可以预先设定，也可以临时进行指定。通过GS8无线网关、GA90模块化网关等设备，还可以和手机、固定电话互联互通；使调度人员、作业人员使用任何一种通信设备均可以加入到调度会议中，满足处理突发任务等情况下的通信需求。

实时视频监控：如果系统中安装了视频采集终端，调度台可以通过接口与视频终端实现联动，查看现场实时视频，增加对作业现场态势的了解，便于随时调整指挥调度策略。

文字指令调度：调度中心可以通过调度台给被调度用户发送文字消息，使用该功能调度员可以快速发布作业计划，且终端用户可以随时进行调阅。在强噪音干扰环境等不方便语音通信场合，文字指令调度可以作为语音的很好替代调度手段；

作业数据通信：作业人员可以通过手台等专用终端的数据通信功能与原有的作业管理或数据库等系统互联，可以进行作业任务和数据查询、输入作业结果等操作。

调度数据存储：系统能够对调度过程中的语音、视频、图片和文字等内容进行记录，这些数据可以作为调度作业操作重演的重要依据。

自动配置管理：通过捷思锐科技的APCS自动配置与管理服务器，能够对所有终端设备进行自动配置和统一管理，极大减轻了系统维护的工作量，降低对安装人员技术水平要求，节省用户建设和维护成本。

　　2、应用模式二、集群对讲

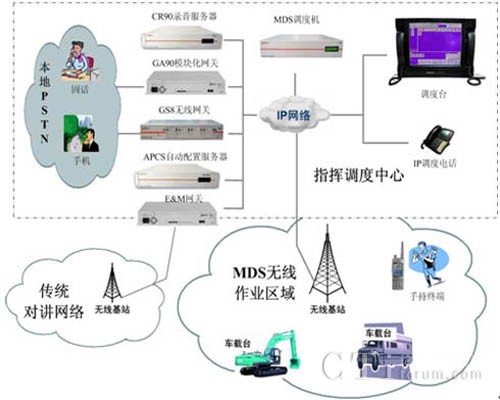

　　MDS系统除了能够支持电话会议、视频监控、文字消息等多媒体指挥调度，还可以为用户提供与传统对讲使用方式完全一致的通信方式，使用人员只要按下手持终端或车台的PTT按键或拿起IP话机的手柄就可以实现半双工通信。使用MDS集群对讲，除了系统内部的调度台和调度话机外，还可以接入PSTN等传统通信网络用户。

专业对讲终端：专用IP话机、工业级PTT对讲手台和车载台可以满足不同用户的使用需求。PDA、单兵背包等智能终端不但能实现集群对讲功能，还可以实现数据、图片和图像的采集功能。

延续使用习惯： MDS集群对讲系统的使用方式与传统半双工对讲的PTT使用方式完全一样，不需要改变用户使用习惯，更容易为用户接受。

灵活群组划分：系统可以灵活的划分对讲群组，不通群组之间互不影响。不但调度员可以改变用户群组成员，有权限的终端用户也可以自主在所属群组之间切换。

多种网络互联：MDS系统的集群功能可以实现有线和无线终端之间的对讲，并可以与传统Tetra、GOTA等对讲系统互联。

　　3、应用模式三、车载应急调度

　　在战争、自然灾害等情况下，不但需要联合多个机构的人员协同工作，而且需要通信系统能够机动灵活地进行部署。基于无线网络的车载调度系统的丰富调度手段、灵活群组策略等特性，可以很好地满足特殊情况下的通信需要。

　　车载调度系统由车载无线系统、调度机、调度台、网关等通信设备组成，应急通信车自带发电系统，自身就是一个完整的调度指挥系统。车辆到达预定地点后能够迅速展开，在无线覆盖范围内实现语音、数据、视频的多媒体网络通信覆盖。

　　现场人员可以通过手台或者单兵通信系统与车载调度中心通信，其他车辆也可以通过车台接入到调度系统中。支持多媒体的手台或者单兵通信系统可以将终端获得的图片与视频信息回传给应急通信车，而车辆上自带的视频终端也可以与车载台连接，这些视频信息都可以通过应急通信车中的网关设备传送给远端的固定调度中心。

部署机动灵活：应急通信车中包含了调度系统的所有设备，可以快速到达指定的地点，快速建立起现场通信网络。

通信方式多样：应急通信车不但能够通过WIFI、McWiLL网络实现终端接入，还可以通过GSM/CDMA等网络与PSTN网络互联。在有需要的情况下，还可以加装卫星通信设备，实现更广范围内的通信。

协同指挥调度：车载调度中心不但可以独立工作，还可以与固定部署的调度中心协同工作，达到全局统一指挥调度的目的。

现场视频回传：车辆上安装的视频采集终端还可以通过车台的接口与调度台通信，实现视频跟随车辆进行移动采集。通过车辆上安装的视频终端，无论是车载调度台还是主调度中心都可以通过视频方式随时了解现场周边动态。

大功率扩音广播：通过连接到车载台上的大功率扩音设备，可以对现场进行高分贝语音广播，满足嘈杂现场指挥需要。
