短信卡用户手册_移动增值_sms

短信卡用户手册

2003/11/18

一、版权

北京思及创环宇通信技术有限公司

　　本公司版权所有，未经本公司书面许可时，任何单位和个人不得擅自摘抄、复制、翻译、编辑本手册（软件等）的一部分或全部以任何形式（包括资料和出版物）进行传播。

　　尊敬的用户，为了更好的为您服务，如果使用我们产品的过程中对本产品有任何意见和建议，请您和我公司的技术支持中心联系。

我们的联系方式：

公司主页:http://www.sjc.com.cn
技术支持信箱:smc@sjc.com.cn
技术支持电话：010-82622621，22，23，24转短信卡技术支持。

二、简介

　　谢谢选用GSM系列多通道短信卡。
　　您收到的包中包括以下内容：

·一块SMC04或SMC02短信卡
· 4个或2个GSM天线
·一根电源连接线
·一张包括驱动程序和例程软件的光盘。

　　备注：如果上面的东西有遗失，请联系你的经销商。用户需要自备移动或联通SIM卡。

　　多通道短信卡集成为计算机内置的一块PCI接口卡。对于操作系统来说，短信卡相当于多串口卡。设备驱动程序正常驱动短信卡后，操作系统将会报告新增加了若干个串口。一个无线模块对应新增加一个串口。提供给用户的开发包将串口的底层操作命令进行了封装。用户可以用串口AT命令直接读写短消息，也可以用封装后的API方便的收发短信。

　　GSM模块采用工业级无线通信模块TC35或TC35i，　TC35是西门子推出的新一代GSM通信模块。它设计小巧、功耗很低，支持EGS900和GSM1800双频，支持语音、数据、短消息和传真服务。

　　TC35i是西门子推出的最新的无线模块，比TC35更薄更轻，功能不变。
　　一块卡占用一个PCI插槽。
　　一块卡可配置1－4个无线模块，天线外置，无需外接电源
　　一台计算机最多可插4块卡（根据PCI插槽数量和主机电源功率而定）
　　挡板从上到下依次为四个通道的天线接口，以及四个通道的状态指示灯。

指示灯的含义：

　　关机：暗；
　　收发短信：亮；
　　搜索网络：闪烁0.6秒(600ms亮600ms暗)；
　　无SIM卡：闪烁0.6秒(600ms亮600ms暗)；
　　没有输入SIM卡密码（PIN）：闪烁0.6秒(600ms亮600ms暗)；
　　无可用网络：闪烁0.6秒(600ms亮600ms暗)；
　　待机：缓慢闪烁约3秒(75ms亮3000ms暗)；

使用注意事项：

·要在飞机上使用，不要在加油站里使用，不要在医院的医疗仪器前使用，不要在任何标志不准使用手机的场所使用，注意使用时使天线与人体的距离大于20cm。

·严禁带电插拔板卡。

三、应用范围

　　GSM模块在短信息方面的应用最具优势，短消息具有随时在线（Always Online）、不需拨号、价格便宜、覆盖范围广等特点，特别适合于需频繁传送小流量数据的应用，如企业办公，监控/监测，信息服务等领域。

1、企业办公系统
　　会议通知、自动办公处理流程中的信息通知、活动通知等。

2、业务处理系统
　　业务信息通知、业务员的计划任务和佣金情况通知、业务和客户资料查询、月度计划任务提醒、任务完成情况提醒、业务提成通知、邮件通知、文件处理结果通知等

3、电子商务系统
　　根据客户的定单发送及时的交易确认信息、交易款结算信息、送货通知等，可定制成移动人才系统、银行信用卡服务系统、银行企业服务系统、移动彩票系统、移动证券系统、移动购物系统。

4、中间商管理和服务系统
　　中间商管理和服务应用：如产品价格调整信息、新产品信息、业务结算信息等。

5、客户服务系统
　　客户服务应用：如积分通知、新产品信息、活动信息、受理投诉、专家建议、专业资讯、生日问候。

6、机房监控和远程维护管理系统：
　　金融证券行业网点的机房监控；通信行业远端无人值守站机房监控和远程维护（如移动通信基站、微波站、光纤中继站等）；其他无人值守点（如仓库、办公楼等）监控；

7、城市公用事业实时监控维护系统
　　煤气调压站实时数据采集和自动控制；自来水、污水管网实时监控和维护；热力系统实时监控和维护；电力系统城市中压电网实时监控和自动补偿；

四、安装步骤

1．将SIM卡插入SIM 卡插槽中

注意：

·用户需要自备移动或联通SIM卡。

·看清插槽上OPEN和LOCK方向指示的方向，避免损坏SIM卡插槽；

·在对SIM卡进行插拔时要确定电源是断开的，否则会损坏SIM卡。

2．将短信卡插入一个空闲的PCI插槽上

3．接上电源线
　　 GSM模块的电源需要单独连接，用主机电源的软驱电源接头或随卡配的电源连接线

4．接上天线

5．开机安装驱动

6．安装开发包

具体参见《安装手册》。

五、系统结构

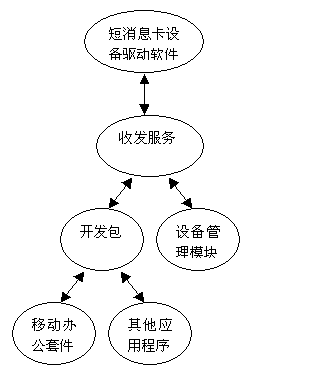

下图是系统软件包的层次结构：

1、收发服务
　　接收管理软件、开发包待发的数据发送给设备驱动软件。
　　接收设备驱动软件发来的新消息指示信息，读取短消息并放入相应的通道接收缓冲区中。

2、管理模块
　　配置通道的通讯参数、GSM参数。
　　浏览通道记录、通道状态、信号强度，发送测试数据。
　　启动或停止收发服务
　　必须与收发服务在同一台计算机

3、开发包
　　与收发服务直接通讯：指定通讯端口，向端口发送数据。接收的数据在控件中以事件的方式返回、在DLL中已查询方式接收返回。

六、二次开发包

　　短信卡既支持AT命令又提供二次开发工具，利用提供的开发包可以方便、快捷的开发出一套收发短消息的应用软件。不但可以收发文字信息、也可以收发铃声、图片信息。

　　同时在开发包中还提供有丰富的例程。

　　目前二次开发包只支持短信方面的应用，TC35GSM模块的其他功能，例如数据，传真等功能需要用户直接基于AT命令开发。

　　如果用户原来已经基于AT命令开发了短信应用程序，不用二次开发包也可以使用此短信卡收发短信。

1． Int SmsInit(int Mode)
　　 Sms对象初始化

2． Int SmsOpenPort(int Port)
　　打开使用的通讯端口。

3． Short SmsList(short Mode)
　　短消息卡信息浏览

4． Short SmsListCount (short Port)
　　获取短消息浏览的短消息条数

5． Short SmsGetList At(short Port,short Index, BSTR *MobilePhone, BSTR *Message,BSTR *strDateTime)
　　获取内存中的短消息

6． Int SmsSend(short Port, LPCTSTR MobilePhone, LPCTSTR Message)
　　发送普通文本短消息

7． Int SmsSendEx(short Port, LPCTSTR MobilePhone, LPCTSTR Message,short Len, short Flag)
　　发送图片，铃声短消息

8． Int SmsRead(short Port, short Index，char *MobilePhone，char *Message)
　　读取短消息

9． Int SmsDelete(short Port, int Index)
　　删除手机中的短消息。

10． Void SmsClosePort(short Port)
　　关闭使用的通讯端口。

11． Void SmsExit(short Port)
　　停止短消息收发的工作。

12． Short GetLastError (short Port)
　　获取错误代码或判断是否有结果返回

13． NotifySms(int Index)
　　有新的短消息事件

　　二次开发包使用具体参见《开发手册》。

　　如果使用AT命令请参阅西门子TC35 AT命令手册。

七、技术指标

项目	参数	备注
工作电压	直流5V	电流为单模块的耗电量。单板4模块峰值耗电5V 8A 如果同时插2块卡，要求主机电源5V输出电流20A以上。如果同时插4块卡，要求主机电源5V输出电流40A以上。主机电源负载应有一定余量。建议选用优质主机电源。
工作电流	收发短信峰值: 2A 收发短信: 300mA / 270mA 空闲: 10mA / 10mA 休眠: 3mA
环境温度	常规：-20℃～+55℃ 极限：-25°C～-20°C 和+55°C～+70°C 储藏：-40°C to +85°C
环境湿度	45%～95%(不结露条件下)
大气压力	86～106KPa
通讯方式	GSM900MHz/GSM1800MHｚ
发射功率	Class 4 (2W) for EGSM 900 Class 1 (1W) for GSM 1800
PhaseI/II	采用GSM Phase2/2+标准
短消息	MT, MO, CB, Text and PDU mode
天线	SMA接口
通道	单板最大4通道
总线	PCI接口
外形尺寸	185mm(L)×110mm(H)×20mm(W)	不含包装
重量	300g	不含包装，天线
命令接口	AT命令和API函数
操作系统>	Windows2000、WindowsXP

思及创公司公司供稿 CTI论坛编辑
