华为高清视频会议系统助力公安消防信息化

王湘新 2008/05/26

　　湖南省公安消防高清视频会议系统是全国公检法系统第一个大规模建设的720P高清技术视频会议系统，其组网复杂，规模庞大，采用华为公司全套720P视讯产品组网，共有MCU15台，终端152台，建成涵盖总队机关、14个支队机关、135个大（中）队及总队教导大队、医院、通信指挥车在内的152个单位的视频会议系统。

　　公安消防部队担负着维护国家长治久安、保障人民安居乐业、服务经济社会发展的重大政治和社会责任。视频会议系统的应用有助于消防部队有效开展监督管理、执勤灭火、抢险救援和反恐突击等重要工作，为湖南公安消防信息化建设添砖加瓦。

建设任务

　　湖南公安消防建设的该套视频会议系统不仅要满足基本的日常会议、远程培训需求，还需融合语音系统、远程监控系统，三套系统共用传输网络及摄像、大屏幕显示、音响等设备，实现数据、语音、视频“三网合一”高效传输。

　　整套系统分部局、总队、支队、大（中）队四级，公安消防系统内部纵向之间相互级联，与公安部、省公安厅横向之间也相互联接。除了召开公安电视电话会议，相对自成体系开展远程教育培训，还可以实现总队、支队对灭火抢险救援现场远程异地视频会商、可视指挥调度及对基层消防部队值班室、车库、操场、会议室等重要部位远程视频监控，并可将会议图像录制保存，实现在线或会后点播。

建设思路

　　根据整体需求分析，我队视频会议系统设计遵循了以下设计原则。

　　可靠性

　　本系统提供设备设计寿命应大于10年，采用嵌入式操作系统避免病毒感染，满足电信级设备要求，能够365天×24小时连续不间断运行。根据各类故障的不同级别分别提供毫秒级、秒级、分钟级备份方案。

　　系统备份—MCU主控板、业务板、主要芯片均可实现毫秒级自动倒换，倒换时会议完全不受影响。终端具有双网口，可同时连接两张不同网络，实现端口备份。

　　线路备份—根据H.323网络不稳定特性，本系统的会议终端和MCU同时还应具有IP网络自适应能力，实现Qos保障机制。当网络出现拥塞时，终端会议优先保证音频流的发送，从而保证会议不间断。

　　先进性

　　本系统建设的核心为采用高清晰视音频、网络带宽占用低、纠错功能强、稳定可靠的产品。视频通信协议采用先进的H.323协议平台，既满足广域网的带宽要求，又兼容语音、监控等系统的融合应用。

　　视频编码技术—采用当前先进的适用于多种带宽条件下的视频压缩算法H.264720P。

　　音频编码技术—采用先进的双声道、高压缩比、能够达到CD级音质的宽频语音技术AAC－LD。

　　数据编码技术——数据流的传输清晰度可达SXGA(1280×1024),实现高清晰度画质、高保真音质和高清晰的数据显示，充分保证视频会议的高质量。

　　真正实现视频、音频、数据“三维一体”的高清解决方案。

　　易用性

　　会议控制功能—系统可选择多种会议召开模式，管理员可以操作专业的管理软件对会议进行预定、召开、结束等操作。与会人员可通过遥控器控制终端进行入会、发言、挂断等操作。

图形界面功能—系统应采用专业的图形界面管理台对整个系统进行管理，监控设备及网络的情况。

　　分级分权功能—系统结点多，组网复杂，二级网和三级网通信采用MCU级联的方式实现，每一级MCU必须有相应的管理人员进行维护。因此要求系统应具有分级分权的功能，对所有管理用户设定权限。

　　安全性

　　系统对MCU、终端设备和相关的网络管理设备有严格的安全保护措施，支持密码认证。在MCU和终端上可以设置打开、关闭控制端口。支持H.235加密协议，提供信令、媒体流加密，防止用户被仿冒；保护会议信息在传送过程中不被截获翻译，防止泄密。

建设实施

　　本系统建立在现有专网的基础上，分为总队、支队和大（中）队三级视讯网结构。系统结构如图所示。

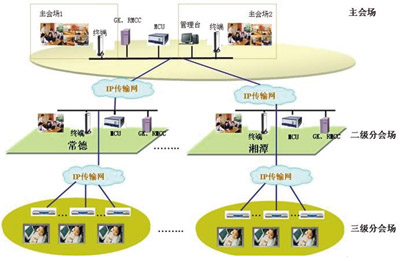

图湖南公安消防部队视频会议组网图

　　整套高清视频系统基于H.323组网，总队和14个支队二级会场配置华为720P分体式终端VP9036，135个县（区）消防大（中）队（包括总队教导大队和医院）的视频终端为华为4CIF分体式终端VP8033B。

　　在中心机房建立视频系统总控制中心，配置1台华为多点视频会议控制单元（MCU）VP8650负责电视会议系统的总体控制和运行。该MCU容量可同时支持总队3楼、16楼会议室、总队教导大队、医院和14个支队机关的双向交互式视频会议通信，并具备极强的扩展能力。会议速率最高可达2Mbit/s。

　　在总控制中心配置1台RMCC/GK管理服务器，通过管理台对全网视频终端和MCU进行实时管理和控制。

　　二级网14个市、州消防支队分会场各配置1台华为VP8630MCU负责召开支队三级视频会议。该MCU容量可同时支持各支队机关和下属各大（中）队的双向交互式视频会议通信。同时在各市、州消防支队的控制中心各配置了1台RMCC管理台的客户端，通过客户端管理该支队的MCU设备召开市、州到县（区）一级的视频会议。

　　由于采用了华为公司特有的“分级分权”全网智能化系统，两级分布式视频会议组网，既能快速召开全省公安消防系统的大型视频会议，同时又能分别在各市、州消防支队召开区域型的小型会议。

建设运行

　　湖南公安消防视讯系统建设完毕后，除了满足日常会议、远程培训等基本功能外，还很好地融合了语音、监控系统。

　　支队终端系统具有四路图像输入，两路在会议室用于教育培训及电视电话会议，一路在指挥中心指挥室用于视频会商、可视指挥调度，一路在值班室用于视频监控。大（中）队终端系统也具有四路图像输入，一路在会议室用于教育培训及电视电话会议，其余三路分别在操场、车库、值班室用于视频监控。

　　系统日常运行时，总队、支队控制中心可以同时浏览查看辖区内各单位监控图像，并可以对部分监控摄像头进行远程遥控。总队、支队控制中心可以根据需要将监控图像统一录制到总队录播服务器。总队、支队进行教育培训及电视电话会议时，可以将视频监控功能关闭，将网络带宽用于教育培训及电视电话会议。

　　该视频会议系统建成后，完全满足了湖南公安消防远程会议、远程培训、执勤灭火、抢险救援等多种重要工作需求，极大地方便了消防内部以及与国家公安部、湖南省公安厅、湖南省交警总队等各级单位的沟通需求。同时降低了管理成本，提高了工作效率和响应速度，为湖南公安消防的信息化建设做出了贡献。
