艾诺通信运营级多媒体会议解决方案

2010/11/09

概述

　　艾诺通信MMC(Multi-Media Conference)多媒体会议系统是完全基于SIP协议框架而设计的、符合NGN/IMS框架的、大容量全开放式的多业务多媒体系统。该系统可以和NGN/IMS无缝对接，系统扩展性好，终端类型广泛，并按照电信级可靠性规范进行设计开发，内置完备的网管计费等运营接口，非常适合运营。相对于行业内其他厂家的会议系统，艾诺多媒体会议系统具有如下特点：

　　（1）开放性：传统视频会议系统采用的终端类型单一，通常只能使用和MCU同一厂家的终端才能进行互通，系统封闭。艾诺MMC多媒体系统基于SIP协议来设计和实现，可以和NGN/IMS系统无缝对接，各种NGN/IMS终端可以同时加入会议。

　　（2）多协议混合接入：系统支持SIP和H323双协议栈，支持两种类型的终端同时混合接入多媒体会议。相对而言，传统视频会议MCU同一时刻只能支持一种类型的终端，不能混合接入。
　　
　　（3）多业务扩展性好：除多媒体会议业务外，系统可以支持视频监控系统接入、流媒体系统对接、多媒体调度系统对接等功能，从而在同一平台中实现多种多媒体业务。

　　（4）超大容量：艾诺MMC多媒体会议系统采用会议逻辑和会议媒体处理分离的方案来设计开发，允许一套会议逻辑控制多达数十套会议媒体处理，从而使得系统容量可以达到数万方。

　　（5）扩展性强：艾诺MMC多媒体系统采用会议逻辑和媒体处理分离的方式来实现。对于较小的系统，可以配置一套会议媒体处理；当需要扩展成大的系统时，只需要添加会议媒体处理就可以完成了。

　　（6）可靠性高：艾诺MMC多媒体会议系统的各个组成部分都具有备份能力。当系统中某一部件发生软硬件故障时，相应的备份部件可以自动进行接管，使得系统业务可以不被中断。

组网应用

　　艾诺MMC多媒体会议系统可以和NGN和IMS网络无缝对接，作为NGN和IMS系统的一个多媒体增值业务。另外艾诺MMC多媒体会议系统提供丰富的运营对接接口，包括网管、计费、业务受理、短信等。艾诺MMC作为NGN多媒体业务的组网图如下所示：

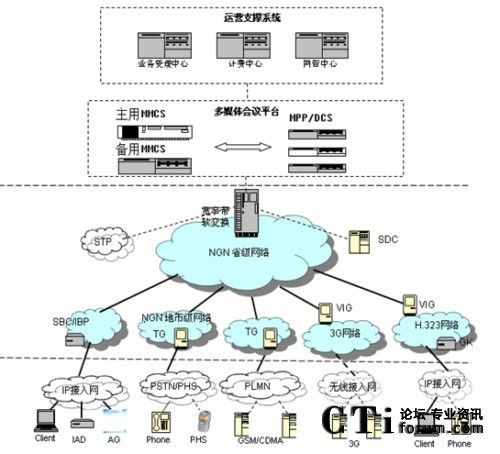

图：NGN/IMS运营级多媒体会议
　　在上图所示组网结构中，艾诺MMC多媒体会议系统作为NGN/IMS的一个业务而存在，和NGN/IMS的对应网元通过标准SIP协议进行对接。在没有NGN/IMS网络的时候，可以采用IPPBX的方式来接入各种类型的终端。终端方面，凡是可以接入NGN/IMS的多媒体终端都可以通过呼叫多媒体会议系统的接入号码加入指定的多媒体会议。终端类型可以包括：普通PSTN电话、2G手机、3G手机、SIP电话、软件终端、会议室终端等。音视频媒体处理方面，MMC多媒体会议可以支持全面的音视频编解码器，可以支持QCIF/ CIF/ 4CIF/ 720p/ 1080p多种大小视频，并且支持不同视频分辨率的终端混合加入同一个会议。MMC多媒体会议系统设计容量很大，可以支持大量的并发多媒体会议，方便进行运营。

　　艾诺通信MMC多媒体会议系统采用“应用服务器+媒体服务器”的标准的多媒体增值业务的方式来设计开发。其中应用服务器MMCS采用1+1 完全热备份的方式来设计，媒体处理平台MPP和数据协作服务器DCS采用Cluster的方式来设计和实现，受控于应用服务器MMCS并且支持媒体处理的负载均衡。系统设计冗余热备份方面考虑充分，可靠性高，并且系统可大可小，扩展容易。

　　运营接口方面，除了内置的基于WEB的系统管理之外，还提供基于SNMP的网管系统，方便和运营商的网络管理系统进行集成。网管内容方面提供系统配置、资源查询、历史统计、Logging、系统告警等功能。计费方面提供规范话单，可使用FTP的方式定期获取，或者使用Diamter协议接口获取计费信息。系统同时支持SOAP和XML的方式进行开户、销户等操作，可以和运营商营业厅平台无缝对接。支持短信和群组管理接口，方面和其他业务进行集成。
