艾诺通信VTG系列视频转码网关

2010/11/25

　　艾诺VTG（Video Transcode Gateway）系列视频转码网关主要应用于各类需要进行视频转码的应用场合，如实现IP监控网络、流媒体网络与移动IP网络之间互联互通。该视频转码网关可以对音视频媒体流实时转码、分发和控制，并具有录音录像、回放、存储等功能。

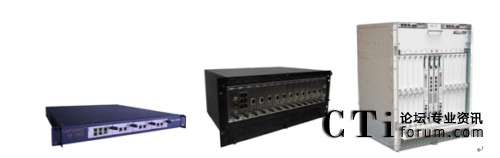

NF1800、NF6800、NF9800正面图

图:NF1800、NF6800、NF9800正面图

　　艾诺VTG视频转码网关遵循uTCA/MicroTCA、ATCA标准，采用专用的多核心网络处理器和DSP集群技术，电信级设备设计架构，具有高密度、大容量、可扩展、低功耗、易管理等特点。

　　（1）容量大、功耗低、占地小：艾诺VTG采用多核高性能DSP来完成媒体处理，系统容量大。系统满负荷运行时，最大功耗不超过400W，是真正低碳、绿色、节能的多媒体平台产品。和业界同等容量的媒体处理产品相比，艾诺VTG高度只相当于业界其他厂家的1/4。从单机架容量来说，艾诺产品密度是其他厂家的3-4倍。

　　（2）Transcoding On-Demand：根据终端对视频的相关要求，对视频流Codecs、大小、速率转换，以适配移动终端能力和网络传输要求。

　　（3）实时转码：使用SmartTranscoding技术，在转码过程中大量使用原始码流的信息，从而极大地提高转码运算效率。

　　（4）流媒体分发：实时转码以后，网络中有多个移动终端、客户端看同一视频源时，可以将实时媒体流进行分发，满足并发浏览的需要。

　　（5）录像和回放：支持在移动终端、客户端实时监控过程进行录像；也支持客户端请求下进行RTSP的录像回放控制消息，以实现移动终端回放历史录像。

　　（6）实时云台控制：在移动监控应用中，根据需要把前端摄像机的PTZ消息，转换为固网侧的云台控制消息。

板卡介绍

　　艾诺VTG视频转码网关根据不同的应用场景，可以选择NF1800、NF6800或者NF9800作为产品的硬件平台，但是所需使用的板卡是相同的。艾诺STG视频转码网关常用的板卡有两类：主控卡CSA300、媒体处理卡MSA140。下面简单介绍这几类板卡的主要功能。关于板卡和平台的详细具体信息请参照相关具体资料。

　　主控板CSA300

　　CSA300是设备的主控板卡，按照MicroTCA/ATCA标准设计。板上数据平面、控制平面和管理平面分别由不同的处理器处理，实现了业务与管理的分离，保证了单板的可靠性。前面板出口有6个千兆网口，支持自动链路备份。单板主要功能包括：

CSA300板平面图

图:CSA300板平面图

　　媒体处理板MSA140

　　MSA140是STG的一种媒体处理板，为确保可靠性，该板卡上数据平面、控制平面和管理平面完全分开。前面板出口有1个千兆网口和2个串口，通常仅用于调试。板卡主要功能是在主控卡的控制下完成分配的各类音视频计算任务，在VTC中主要是各种音视频编解码之间的相互转换。
MSA140板平面图

图:MSA140板平面图

功能特性

　　音频编解码

　　频编解码——支持任意Codec、尺寸、帧率、码率的转换
　　媒体传输封装
　　控制接口协议
　　网络接口
　　冗余备份特性
　　管理特性
典型应用

　　视频转码网关作为一种通用视频业务处理平台，满足收看不同视频源、不同网络传输、存储等要求，需要对原视频编码格式、大小进行转换，以适应不同的终端接收、不同的网络传输，广泛应用于以下环境：
　　典型应用组网应用方式如下：

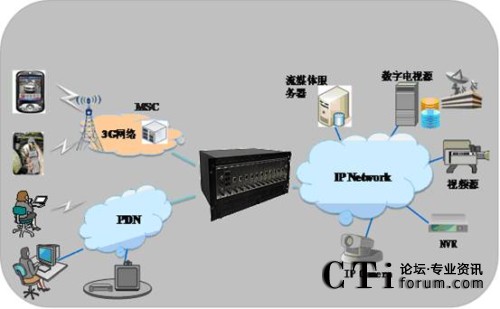

VTG典型组网应用示意图

图:VTG典型组网应用示意图
