在PCI背板上采用NMS PCI系列板卡

NMS大中华区总经理 何育麟 2003/05/16

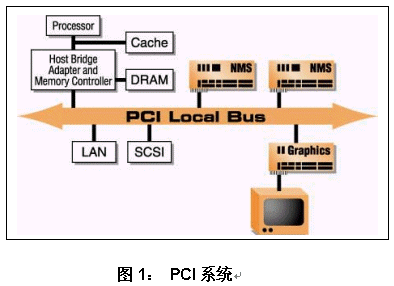

  PCI(Peripheral Component Interconnect)本地总线是采用多路地址和数据线的高性能32位/64位总线。在采用NMS板卡的系统中,PCI总线用来在NMS板卡和主机处理器之间传递数据和控制信息。其它外围附加板卡通常与NMS板卡共享总线。(参见图1)


  在处理器频率还达不到100MHz以及所有的半导体元件的工作电压还是5V的时代,PCI局域总线主要用于桌面系统。如今,PCI局域总线已从简单功能的移动应用系统到高容量的企业服务器等各种领域都得到了广泛的应用。为了降低功耗和提高处理速度,半导体元件已经普遍采用3.3V的信令标准。在需要3.3V的移动环境以及从5V向3.3V迁移的桌面系统,最新的PCI标准得到了广泛的应用。同时支持5V信令和3.3V信令的板卡被称作支持通用信令。支持通用信令的PCI板卡很容易识别:其接口连接底端有两个插槽。(仅支持5V信令的板卡只有一个插槽。)

  在讨论PCI系统中的NMS板卡应用时,大家还需要注意PCI局域总线在实施中的3个重要特性:
1. 总线数据带宽和信令速度
2. 信令标准
3. 电源要求

  当前PCI局域总线技术标准允许主板同时提供5V和3V输出。输出技术标准与板卡使用的信令标准无关。一部分NMS板卡同时需要两种输入,而另外一部分板卡只需要5V输入。

  最近推出了一种可向后兼容PCI局域总线的新型总线结构,这就是PCI-X,它可以把总线速度提高到133MHz,提供64位数据总线。只有支持通用信令的NMS板卡才可以运行在PCI-X总线上。PCI-X总线可兼容NMS板卡上的32位数据和33MHz总线速度。

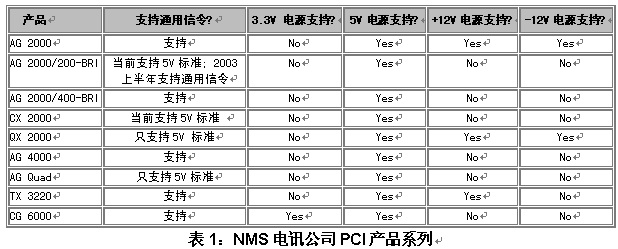

  表1列出了当前和即将推出的NMS板卡可支持的信令标准,以及NMS板卡对主板电源输入范围的需求。


NMS公司供稿 CTI论坛编辑
