广东国税局POLYCOM视频会议系统设计方案

2003/10/31

  1.1 视频会议系统总体结构

  根据省国税局视频会议系统要求,结合POLYCOM公司产品自身的特点,综合考虑到省国税局视频会议网的中长期发展计划,在视频会议网络结构、应用、管理、系统性能等各个方面来设计网络视频会议系统。

  由于视频会议是通过传输实时的图像和语音业务来进行信息交流,所以对传输网络的要求较高。广东省国税局的网络环境为星型网络拓补结构,考虑到该系统和业务系统一起使用,为了减少相互影响,能够保障会议的传输质量,视频会议系统建设首先按照以下要求进行设计:

  1、通过网络管理(如通过加入Qos设备来保证有效带宽的分配,具体办法见详细设计部分)来减少相互之间的影响,主要是保证各自的网络带宽资源;
  2、提供足够可用的带宽(一般要保证点对点的连接在768K以上),传输线路稳定,没有拥塞和保证低误码率;
  3、尽量减少网络时延。因此,网络架构应尽量采用交换式设备,这样可以达到较好的实际使用效果。

  基于以上的考虑,我们认为本次广东省国税局视频会议系统的建设主要是以下几部分的设计:
  网络Qos设备设计
  视频会议终端设计
  视频会议主控设备MCU的设计
  视频会议管理系统的设计
  视频会议辅助系统的设计

  我们在省国税局及各市局视频会议室建立视频会议终端。视频会议终端是用户应用的部分,主要进行视音频的编解码处理,为使用者提供本端及远端视频图像显示,音频的输出,是视频会议的应用系统。各个视频会议终端通过局域网以IP广域网的方式与整个视频会议网进行连接。

  由于视频流与音频流必须是连续传递的数据流,多个终端之间不可能直接并联连接,否则来自不同会议场点的视频和音频信号将重叠在一起通过。所以,必须在中心控制点建立视频会议主控设备MCU,进行整个视频会议的集中控制。各分会场视频会议终端以IP的方式与MCU建立连接,通过MCU进行图像与语音的分配和切换。我们本次方案将MCU设置在中心网络节点处,即省国税局信息中心机房。

  为保证业务系统和会议系统的相互影响,还需考虑网络Qos的设计,保证业务系统和会议系统不相互影响。同时还需考虑省国税局视频会议网是一个多设备的庞大会议网,在整个视频会议系统建立会议网管系统是减少工作负担、增加会议管理的方便性的必要条件,对整个视频会议网起到综合管理的作用。

  1.2 省国税局中心主会场系统设计

  中心会场不仅是视频会议的参与者,而且对整个广东省国税局视频会议网络起到控制和管理的作用,是整个网络视频会议的发起者。

  要进行整个视频会议网的全网会议,对于视频会议中心而言必须对以下各子系统进行设计:
  视频会议多点控制器MCU
  视频会议终端
  视频会议辅助系统
  以上组件中,MCU推荐采用POLYCOM MGC100多点会议控制器,主会场会议终端采用POLYCOM的大型会议室设备ViewStation FX系统。
  根据要求,主会场的会议终端设备及会议控制设备MCU均通过其提供的以太网端口接入本地局域网,要求其网络端口为100M交换端口,以便为会议提供良好的网络带宽,从而保证会议图像及声音效果。

  1.2.1 主会场会议终端

  ViewStation FX

  ViewStation FX是Polycom提供的用以满足用户对高性能会议需求的最新视频会议系统,特别适合于大型会议、远程医疗和远程教学教室(1-30人)。

  其主要特点:
  ● 4处理器结构(Philip trimedia)。
  ● 非基于PC的高集成度Codec。
  ● 专为视频通信开发的、独立的操作系统,启动速度快(对比:Windows操作系统启动时间长,不能随时关机,易被病毒感染等)。
  ● 安装灵活方便:通过简单的遥控器进行操作,彩色对应接口和不同的连接线,全图形化的界面(任天堂公司设计),全中文操作界面。
  ● 灵活支持多种辅助设备,如:4路视频输入(摄像头,录像机,实物展台….)
  5路视频输出(将本地、远方、数据图片分别显示在不同的显示器上),VGA输出,双麦克风。
  ● 支持调音台输入。
  ● 可靠性体现在:一体化,高集成度,非基于PC,专用操作系统,可靠的售后服务。
  ● 同时支持H.320和H.323标准。传输速率可从64Kbps直至2Mbps。
  ● 主显示器自动画中画功能PIP,带语音跟踪功能的主摄像头,数字全向麦克MIC(360度覆盖)。
  其主要性能:
  ● 视频算法:支持目前最先进的编解码算法,TV图像质量(60场/秒),支持视频编码H.261,H.263+,H.263++ 。
  ● 系统使用Polycom行业领先的音频技术,音频算法:G.711/G.722/G.728/G.722.1,Acoustic Plus 716(16kbps,7Khz)。
  ● 活动图像支持TV级质量(60场/秒)FCIF,QCIF,4CIF(704×576),图片格式支持到16FCIF(1408×1152)。
  ● 内置MCU(多点会议服务器),支持384Kbps速率下4方会议和512Kbps速率下3方会议,帧频可达30帧/秒。并具有4分屏、语音激励切换、主席控制和单键地址簿拨号,同其他MCU级联等功能。
  ● 内置视频流广播Streaming功能,可以捕捉会议活动图象、幻灯片,以广播的形式发送给在IP网上任何配有WEB浏览器PC机。Polysnap快照功能。内置PPT演示系统。
  ● 支持双视频流(通过增加Visual Concert FX),T.120数据会议,Qos等功能,RS-232数据接口。
  ● 提供了通过Internet/Intranet进行远程系统管理、故障诊断和软件升级等功能。
  ● 网络接口:LAN/Ethernet 10/100 Ethernet hub(2Mbps),(ISDN)4BRI IMUX接口适配器,PRI(ISDN)及V.35(Up to 2Mbps)。
  ● 电话加入功能。
  ● 三年保修,十年软件免费升级。

  1.2.2 主会场多点会议控制器MGC

  在主会场,多点会议控制器采用Polycom电信级会议设备MGC100,他包含16个可用插槽,双备份电源,支持IP、ISDN、ATM等各种电路接入。可以支持多台MGC100级连,使会议规模无限扩展,同时支持多达21种分屏模式,满足多样化的显示需要。

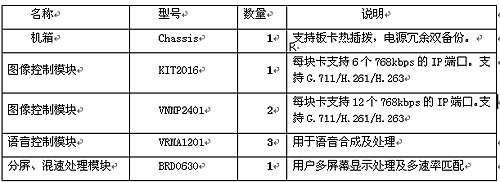

  根据标书要求,具体配置如下:

  配置说明:

  广东省国税局视频会议网络的MCU配置为:

  1、配置一个MGC100机箱,提供16个插槽
  2、配置1块12端口图像控制卡,每一块控制卡支持6个768K速率接入。
  3、配置2块24端口图像控制卡,每一块控制卡支持12个768K速率接入。
  4、配置3块12端口语音控制卡,每一块控制卡支持12个会场接入。
  5、配置1块12端口分屏混速处理模块,实现多画面处理及混速处理。

  配置部分(实现标准的基于IP网络的视频会议)


召开更高高质量的视频会议

  MGC100的板卡还可以支持2Mbps高质量的视频会议,但不是所有的会议点都加入会议,即开小型会议时,而带宽资源又允许的情况下,用户可以根据要求,很容易地将会议速率提高,收看更高质量的画面。

  级联功能

  考虑到将来网络还会进一步扩容,因此MCU的级联也显得十分重要,POLYCOM 的MCU 可以做到级联,保证即使在将来网络扩展的情况下仍能实现语音、图像和数据的传输。

  可完成的会议种类

  远程教学、行政会议、远程面试、远程培训

  独到之处

  1、会议可以即开即用,可以终端召开,可以MCU召开,可以预约召开;管理员可有可无。
  2、10分钟学会会议管理操作。
  3、设备全部为专业DSP硬件设计,与纯软件产品相比稳定性极高。
  4、将电话语音与视频会议无缝融合。
  6、安装极其简单,只需20分钟。
  7、使用IE浏览器即可控制会议,无需专业知识。
  8、设备彻底无人职守,24小时开机。

  宽带可视通信结构

  MGC-100有两种可选结构:桌面型和机架型,提供企业级高可靠性能:

  --连接速率高达2Mbps(IP)
  --关键任务容错设计
  --16槽结构
  所有模块
  --前触式
  --热插拔
  --自动配置
  --与MGC兼容
  多网络连接
  MGC-100在一个单一平台上能够提供IP/ISDN/ATM连接
  --H.323网(IP)的直连
  --支持ISDN网(H.320) ATM网(H.321)
  --设计为整合的新标准、全部包含在一个单一平台之内
  --能够访问所有支持的网络并利用MGC-100的先进特性
  --不需要外置网关
  先进的性能值得与众不同

  MGC-100提供MCU中最先进的性能,现在您可以您想要的任何方式来安排一个会议,使得对方感受到生动的面对面的会议。

  多分屏

  --提供多达21种不同的显示方式
  --画面显示灵活可变
  --每个画面可设定为固定的或语音激励方式
  多重编码协议转换
  --允许会场以不同的帧频/速率/音频算法/分辨率/网络协议透明地加入同一会议。
  --保证所有会场以其最优性能接入会议。
  --保证通过简化的连接过程按时召开会议。
  --保证会议的可靠性。
  迎接与引导(ISDN和ATM)
  --用户化的会议欢迎画面或语音问候信息 。
  --操作者可在会议进行的任何时段指导用户。
  当用户加入会议时,问候用户。
  在会议之间拖曳与会者。
  创建分会议。

  强大的管理系统

  MGC-100提供非常灵活的系统和会议管理方式,三种不同的管理方式为本端和远端控制提供了高性能和灵活性。
  WebCommander?使用户能够利用Netscape或微软的Web浏览器来安排和管理他们自己的会议
  MGC Manager提供从会议安排和管理到系统配置,诊断和维护等,全面的操作员控制。
  语言按键和会议管理(TTCM)使用户使用一个标准的语音按键电话来管理他们自己的会议

  易于维护

  MGC-100通过先进的远端系统监控工具来减少上门服务的需求

  --远端诊断和解决问题
  --远端软件下栽
  --支持多个MGC系统


1.2.3 分会场会议终端ViewStation 128
  ViewStation 128是Polycom公司为中小型会议室提供的应用
  于ISDN网,IP网络,高质量,高性能的易于使用的视频会议系统。

  ViewStation 128系统体积小巧(约A4纸大小),可方便地安放在任何尺寸的S端子或复合接口的监视器上。
  易于使用价格合理的高性能的视频通信产品:

  ViewStation 128 突出特点:

  视频特性:

  高品质的视频效果:15帧/每秒(@128K速率下),30帧/秒(@384-768K速率下)
  ISDN方式下,视频速率可达到128Kbps
  超乎想象的声音质量:Polycom的噪声消除和回声抑制功能造就完美全双工数字音频
  基于WEB的综合表达系统:使得和对方共享图片和幻灯片更加容易
  易于使用的系统:全图形中文界面,(任天堂公司设计)使得安装和维护更加简单
  支持两个S-video,可以接两个监视器
  可以实现远端镜头控制
  摄像头具有语音跟踪或跟踪到预定位置
  镜头位置预设,本地10个,远端10个
  主监视器具有自动画中画功能

  支持录像机的输入和输出,支持第二路摄像头(文档摄像机,摄像头)
  通过增加Visual Concert PC可以实现双视频流,既同时显示演讲人与图片内容,图像可以被显示达到4CIF解析度,信息可以在双视频流模式下显示。
  音频特性:
  支持调音台的输入
  具有360度全向麦克
  1个电话接口,具有电话加入功能

  网络特性:
  双LAN接口
  既支持H.320又支持H.323,具有LAN接口,又有ISDN BRI接口
  扩展的WEB服务器和以太网HUB特性使得可以通过Internet/Intranet实现远端系统管理、故障诊断和简单的软件升级
  可以通过基于SNMP或WEB方式的远程管理与软件升级
  支持远程诊断,远程软件维护和远程软件升级功能
  IP Priority?QoS 技术提供扩展的网络和流量管理例如屏幕诊断、IP优先、包和抖动的控制以及对于基于IP视频呼叫的被动非均衡速度控制.
  会议召集特性:
  H.320下支持主席控制功能
  会议召开者通过终端控制台或遥控器即可选择需要与会的终端,并调度各终端召开会议,在此过程中MCU端不用人工干预

  其他特性:
  全中文操作界面,易于安装及操作
  遥控器操作,安装简单,操作容易
  三年保修,十年软件免费升级。
