中兴通讯“MoIP统一协作通讯”解决方案

2006/06/21

　　从二十世纪九十年代，多媒体通信得到了蓬勃发展，各个企事业单位在计算机设备和通信网络上投入大量的资金。为支持如语音、视频、数据会议、网络服务、无线应用、即时消息和状态信息系统等各种实时应用，这些应用对网络设施与协议有着不同的要求，一个企事业单位可能同时使用很多不同的协议，如H.323、H.320、SIP、MGCP、H.248、T.120等等，所有这些协议都需要协同工作，才能使企业的沟通顺畅。可能部署了多种通信设备，如IP电话、软交换、小灵通、普通固话、基于H.320/H.323的会议电视等等，这些设备拥有不同的用户界面，以及不同的安全级别，为部署与管理带来了很大的困难。

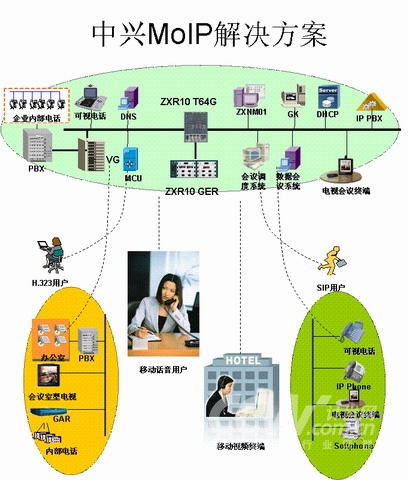

　　中兴通讯是多年来中国多媒体通讯领域的领导者，推出的“MoIP统一协作通讯”解决方案能够很好地解决多网融合问题，MoIP解决方案能将电话会议、视频会议、数据会议全面集成，形成一个单一的网络。在“MoIP统一协作通讯”网络中，通过支持双流技术能实现视频系统与T.120数据会议系统的互联互通。语音业务和会议电视业务可以共用一个GK 服务器，实现会议电视终端、H.323语音终端和网关的共同注册和管理，另外由于MCU的引入，H.323 终端可以方便地通过MCU 加入到会议电视系统中参加会议，也可以在H.323 终端之间开展多方电话会议业务。

　　中兴“MoIP统一协作通讯”多媒体综合业务平台是以全兼容智能视讯服务器ZXMVC8900为核心的全兼容业务平台，可为您提供全面的多媒体服务，包括：视频、音频、图文和数据一体化的解决方案，提供丰富的多媒体通讯业务。实时和非实时的通信应用，可存储会议或培训内容，供会后编辑、存储和点播。融合多种网络，提供多种服务质量和视音频质量，如：可为重要客户、有带宽保证的用户提供DVD级高清晰度会议质量（MPEG-2编码）；支持普通用户通过方便的IP接入召开视讯会议；支持个人用户拨打可视电话。

　　中兴“MoIP统一协作通讯” 多媒体综合业务平台是中兴通讯最新推出的真正可运营、可管理的视讯业务平台，可对视频会议、可视电话、IP电话等多媒体设备统一管理。系统基于最新H.323标准架构和运营架构设计，采用模块化、分布式设计，全面支持H.323、H.320、H.324、H.331、T.120等各种视讯、话音、数据终端的接入，可广泛应用于行政办公、商务洽谈、应急指挥、企业培训、远程教学、远程医疗等领域。

　　一、系统架构

　　中兴通讯“MoIP统一协作通讯” 多媒体综合业务平台分为运营支撑层、媒体交换层和用户接入层三层架构。

　　运营支撑层：通过与媒体交换层设备的交互，完成对视频、话音网络的统一控制、统一资源调度和管理，完成对视频业务、话音业务全流程的控制和管理。运营支撑层要求提供面向多媒体用户的客服中心和面向管理员的业务中心、网管中心。

　　客服中心提供会议预约、会议控制、帐单查询、意见反馈等功能。

　　业务中心分为业务受理中心、业务管理中心、认证计费中心。其中业务受理中心实现开户、放号及收费等功能；业务管理中心实现会议管理、资源管理、业务统计分析等功能；认证计费中心实现用户认证、资费定制及结算功能。

　　网管中心实现视讯设备的网络管理功能。

　　ZXMS80支持WEB远程访问，具有百万级用户的高容量，7×24小时的电信级可靠性，灵活的可扩展性和可伸缩性。

　　媒体交换层：完成多种媒体（包括：音频、视频、数据等）信号的交换和处理，媒体交换层设备直接与用户视频终端设备进行交互以完成视音频会议、电话会议和数据会议业务。由承载网和多种媒体交换设备（包括：MC、MP、GK、GW、T.120服务器等）组成。

　　网守（GateKeeper）：地址解析、呼叫接纳、CDR上传、带宽管理

　　多点控制器（MC）：能力交换、逻辑信道的打开和关闭、会场切换、主从确定

　　多点处理器（MP）：速率适配、协议适配、多画面合成、语音混合

　　媒体网关（MG）：呼叫接续、多MG管理、负荷控制

　　媒体网关控制器（MGC）：媒体流转换

　　中兴通讯ZXMVC8900/8900EP MCU采用MC、MP分离的先进技术，还可以将媒体交换层进一步划分为：呼叫控制层和媒体处理层，以方便接入未来的NGN网络。根据H.323 V4中呼叫和媒体分离的思想，MCU分为MC（Multipoint Control：多点控制系统）和MP（Multipoint Process：多点处理系统）两部分，GW分为MGC（Media Gateway Control：媒体网关控制器）和MG（Media Gateway：媒体网关）两部分，前者完成对呼叫的处理，后者完成对媒体的处理。

　　用户接入层：包括高清终端、群组式会议终端、个人宽带可视电话、个人桌面终端等视讯终端以及普通电话、移动电话、基于H.323/SIP的IP电话等话音终端，采用E1、DDN、ISDN、IP、PSTN等方式，实现点对点通信或者多方会议。
　
　　会议室终端：ZXMVC4050A/ZXMVC4050B/ ZXMVC6000A/ ZXMVC6000C;
　
　　软件电话：ZXMVC2020S；
　
　　可视电话：ZXV10 V300；
　
　　IP电话机：P801/P801K;
　
　　IP电话网关：ZXR10GAR7208/3608/2608/2604/ZXSS10 I704/ IAD I504/ IAD I508/ IAD I512/ IAD I524/ IAD I504M/ IAD I508M/ IAD I516M/ IAD I524M/ IAD P802K。

　　二、系统特点

　　基于先进的三层应用模型设计，具有天然的稳定性、安全性、扩展性。
　
　　提供一站化的客服中心，支持主叫呼集及主叫预约，用户使用自主化。
　
　　全面的业务管理和统一的设备管理，业务流程自动化。
　
　　强大的认证计费系统可实现方便灵活的业务受理和功能完善、安全可靠的认证计费。
　
　　基于标准架构的电信级智能视讯服务器，具有超强的组网能力和超大容量。
　
　　电信级网守，支持多级GK组网方式，支持主备倒换，支持多种操作平台。
　
　　多媒体会议将从一个独特的音频、网络和视频会议转变为一个基于IP的多媒体会议实体，它将为终端提供不同的音频、视频和数据功能，以及把这些功能融合起来的基础设备。在中兴通讯“MoIP统一协作通讯”多媒体综合业务平台中，接入层的各类终端彼此之间都可以进行无障碍的通讯，可以是点对点方式，可以是多点会议方式。以上业务功能极大地提高了行业的通讯效率，极大地提高行业的运营效率和降低了行业运营成本，极大地提高了系统利用效率。平台能够支持缩位拨号、呼叫转移、呼叫保持、呼叫限制、叫醒服务、紧急呼叫、特殊号码呼出限制、免打扰、呼叫等待、遇忙回叫、无应答回叫、快速重拨、免提功能、视频监控等功能。

　　除了自身的端到端语音、视频、网络和数据融合解决方案外，中兴通讯“MoIP统一协作通讯”多媒体综合业务平台还能够实现与中兴ZXR10数据网络产品实现完美结合，将视频通信融入其基础架构，提供标准化的一体化“三网合一”解决方案。
