中兴部署湖北后奥运时代多媒体通信之网

2009/12/30

后奥运时代湖北奥体的科技网络之需

  2008年北京奥运会的成功召开,将中国奥运的精彩淋漓尽致的展现在全世界的眼前,在这成功的背后,离不开现代多媒体通信的重要支持,也正是由于北京奥运,越来越多的人了解到了大型体育赛事和场馆对于现代通信网络的要求的复杂、高效和多样化的。在后奥运时代,我国各大体育场馆也纷纷将现代多媒体通信网络的建造和升级提上议事日程,而由中兴通讯与湖北省奥林匹克体育中心合作打造的多媒体通信网络项目,就是其中值得借鉴的案例。

  湖北奥体中心智能化系统具有鲜明的体育专业性,智能化电子信息系统,为中心的高效运作、竞赛成绩的采集和处理、新闻发布提供了充分的条件和优越的环境,确保了各类运动会的顺利、圆满举行,还将为今后整个奥体中心的管理及商务运作提供多方面的信息平台,取得较好的社会及经济效益创造条件。

  湖北奥体中心智能化项目的建设需求为:实现中心的综合后勤、运动员公寓、训练基地区、网球中心的数据网络,该网络在部署完善的有线网络的同时还利用无线网络对大空间及无线接入进行覆盖,满足移动用户对数据网络接入的需求。实现语音通信、会议电视、设备管理、办公自动化、物业管理、VOD、E-MAIL、新闻媒体、赛事管理、计时记分等业务。即实现一个数据、语音和视频的交换平台。

  在该平台上实现多业务的综合接入,支持数据、语音、图像等多类应用,比如中心信息的建立、管理、查询,公文审批,OA办公,邮件系统,办公电话,会议电视等,并保证各种信息的高质量传输。

探究湖北奥体科技之网

  湖北省奥林匹克体育中心智能化系统建设,实际上是多个子系统的有机集成,即以数据网络作为基础平台,软交换作为核心技术,引入智能网络技术,融合视频会议,实现了与现有网络的无缝融合,为用户提供了丰富的业务,很好的解决了话音、数据、传真和视频业务的融合。中兴通讯所提供的解决方案是基于专门为大型企业信息化自主研发的软硬件平台,具备较强的针对性,整个系统主要包括 数据交换、软交换、智能网、会议电视等等多个功能模块的建设。

  本期建设的网络设计为综合后勤、运动员公寓、训练基地区三大骨干区域,与一期已建成的网络,通过骨干网络的路由器互连,向下连接各楼道,形成一个三级树型拓扑结构。

  在技术选择上,根据当前的技术主流,采用IP、NGN融合技术,实现数据、语音、视频的基于IP技术的远程传输,提供IP电话、视频会议、数据远程传输等多种应用。

  核心层由2台高端路由器,两台高性能防火墙和防DDOS设备,一台高性能的入侵检测设备组成,两台相同的高性能的核心路由器互为备份,这样可以在单个设备冗余的同时,从结构上进行冗余,核心路由的同类型单板都能互为备份,这样能够最大限度确保网络核心的稳定与安全。

  在核心路由器和外网出口路由器之间部署两台千兆防火墙及IDS设备,防止非法用户及病毒的侵入,在防火墙部署一台高端路由交换机提供DMZ区的对外服务。网管服务器及重要的应用服务器(如VOD服务器、计费服务器、会议电视服务器等)通过一台高性能的汇聚交换机后通过双链路接在两台核心路由器上,保证对外提供的服务的安全可靠性。

  采用一台高端路由器作为整网的出口,实现内部网络对外网的访问及外部网络对内部网络的接入访问。

  汇聚控制层由6台(网球中心本次建设不考虑,其他三个区域每区域2台)万兆MPLS路由交换机组成,完成对多媒体网络中各种业务接入层设备的汇聚控制。汇聚层与核心层之间采用两条千兆链路(将来可以随时升级到万兆链路),使得整网的核心汇聚构成双核心双归属的千兆核心网,满足今后网络业务发展的需要。

  在综合后勤中心通过防火墙对重要服务器和数据进行专门保护,加强重要数据的安全可靠性。

  在网络的核心层及汇聚层设备上通过启用MPLS 功能,建设全程全网的MPLS VPN网网络,实现内部各种专线业务纵向互联(比如全网语音VPN、会议电视VPN、监控系统VPN等),使得全网是一个业务性能可控的能够提供差异化服务的网络。

  通过部署一套统一的网管平台对整个网络进行配置、监控、定位故障、部署安全策略,配合中兴通讯独有的VPN管理软件VPN MASTER,可以快速部署和轻松维护MPLS VPN网络,极大的减轻网络维护的压力和成本,达到使整个网络成为一个可管理、高性能、高可用性的系统。

  接入传送层,通过覆盖全区的光纤链路,采用千兆(服务器一般采用千兆接入)/百兆接入就近的汇聚层设备。

  接入层,主要由二层交换机或一些无线接入点(AP)来实现,无线用户的上网认证由宽带接入服务器完成。

  接入层设备通过安全准入控制等技术确保非法用户对网络的破坏,加强网络的安全稳定性。

  1.数据网络系统设计

  数据网络系统是湖北奥体中心信息系统建设的基础平台,信息系统需要建立一个覆盖全系统范围的宽带IP网络,它是信息系统中所有子系统的基础平台,是各种信息快速传递的“高速公路”。它不仅要满足所有子系统数据信息的高效传递,同时要能满足同其他各种功能系统的集成与应用(如音视频、数据等),中兴通讯ZXR10运营级数据通信产品成熟稳定、业务丰富、曾独立组建过多个国家级网络,能够很好的满足湖北奥体中心信息系统的数据网络建设需求。数据网络系统主要包括基础承载网络、数据中心、INTERNENT出口、远程接入等多个子系统的建设。

  2.IP语音系统设计

  中兴ZXECS 1000综合业务交换设备秉承丰富的电信级通信产品研发和生产经验,ZXECS 1000综合业务交换设备将全套的语音、数据、互联网服务和丰富的增值业务应用整合到单个系统中(All-In-One),融合语音和数据,以模块化的形式提供企业所需的各种功能。能够提供多种类型的业务接口,并采用IP-PBX技术结合行之有效的业务软件技术,满足不同用户的需求。系统开放、可靠、易于扩展和升级,容易获得和使用。以多种方式的通信、更低的通信费用、简化的系统安装管理和广泛的业务应用,满足今天的通信需求,并规划未来的发展。

  3.IP视频通讯系统设计

  中兴通讯BAVO视频会议系统可以支持不同的协议(如H.320和H.323)以及不同的编解码协议(如H.263、MPEG-2)等,图像清晰、设备稳定、操作方便,中兴通讯湖北奥体中心视频会议系统解决方案以电信级智能视讯服务器ZXMVC 8900为核心,高清视频会议终端ZXV10 T500/T502等系列视频会议终端做视音频接入处理。可进行远程会议、远程教育与培训、协同工作、管理与监督等应用,与基础网络平台进行无缝整合,提供更多的视音频应用。

  i.网络管理系统设计


  ii.安全可靠系统设计

  网络设备安全

  具有网络面的安全功能,可实现虚拟网隔离敏感区域,设置安全访问列表、帐号管理等多种安全措施;具备系统容错能力,可实现核心模块、电源等设备构件冗余和热交换,无源背板互连,可热插拔的交换模块,管理模块冗余,电源N+1冗余,风扇冗余;核心设备可靠性:MTBF>22年,等等。

  安全设备

  统一的安全系统平台,能够在不影响网络性能情况下检测有害的病毒、蠕虫及其他基于内容的安全威胁的产品,系统还集成了防火墙、VPN 、入侵检测和防护(IPS)、内容过滤和流量控制功能。

  iii.网络拓扑设计

  奥体中心多媒体网络划分为业务控制网络与宽带接入网两个层面:

  业务控制网络 — 划分为核心层、汇聚层、业务接入层三个层次,其中两台核心路由器组成网络的核心,通过双核心的建立确保核心网络的健壮性;宽带接入服务器(BRAS)与各区域汇聚路由交换机(SRS)为业务接入汇聚控制点,组成业务接入控制层,是业务提供、管理、计费和控制的关键点。

  宽带接入网 — 多媒体网络业务接入汇聚控制层以下的二层接入网络为用户接入层。汇聚层指的是BRAS以下园区交换机以上的汇聚网络。用户接入层指园区交换机至用户CPE之间的接入网络。

  目前宽带接入的方式有xDSL、LAN、WLAN等多种方式,体育场馆主要以Lan接入为主,以Wlan接入为辅。

  网络结构将向大局所、少节点、简洁化的方向发展,通过宽带接入网络实现广覆盖。需要考虑将来宽带接入网络的保护措施。

  根据湖北奥林匹克体育中心多媒体网络总体设计方案,总体方案如下图所示:

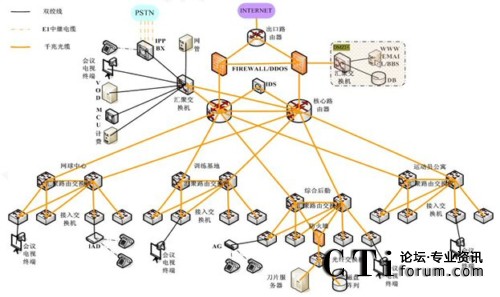

  图:湖北奥林匹克体育中心多媒体网络拓扑示意图

  体育中心的电信级多媒体网络特点:

  根据湖北奥林匹克体育中心面临的市场环境和客户特点,中兴通讯整合自身的技术优势和产品优势,采用ZXR10、 ZXUAS、ZXSEC US、ZXV10、ZXECS1000等全系列产品,为湖北奥林匹克体育中心量身定制了从网络平台、网络安全、业务平台,到管理平台一体化的“电信级多媒体网络”解决方案。


  中兴通讯多媒体网络解决方案集网络平台、业务平台和管理平台等解决方案为一身,为湖北奥林匹克体育中心多媒体网络建设提供“一站式”服务。通过在中国通信行业多年的锤炼,中兴通讯已经成为传输、网络、业务和管理等领域综合解决方案的领先供应商。

  ZXR10系列路由器、交换机能够为运营商网络提供高性能、可扩展和高可靠的骨干网络平台;ZXR10系列、ZXIP10系列、UAS、等能够为运营商提供多速率、多接口接入解决方案;同时中兴UAS系列产品支持功能强大的用户认证、流量计费和Portal等业务管理和用户管理功能,能够和中兴ZXT10综合业务运营支撑系统和第三方厂商的OSS系统无缝结合,为用户提供网络管理、客户管理和计费管理解决方案。

  网络采用的骨干设备(核心和汇聚设备)都支持先进的万兆以太网技术、MPLS技术、IPv6技术,能够将网络随时升级到万兆网络、下一代网络,具有无比的优越先进性。

  综合业务供应和差别化服务是客户化网络的两个基本属性。要想实现“电信级的公众网络平台”建设和经营目标,湖北奥林匹克体育中心需要根据不同业务的需求,在多媒体网络上提供集数据、语音和视频服务为一体的综合业务服务,提供针对不同用户特点对服务质量要求的差异,提供差别化服务,并对其进行有效的管理和计费。

  中兴通讯“多媒体网络业务方案”基于中兴公司成熟的系列产品,能够提供包括大客户专线接入业务解决方案,VoIP业务解决方案,VPN业务解决方案等。同时ZXR10系列路由器、ZXB10系列宽带业务系统具有先进的QoS保障机制,能够实现基于MPLS/Diffserv的QoS策略,为不同的用户和业务提供不同的QoS服务。

  中兴ZXR10、ZXV10、ZXSEC US、UAS系列产品支持与中兴ZXT10综合业务运营支撑系统和NETNUMEN N31网管系统网管系统,和第三方OSS系统和网管系统的无缝结合。

  提供基于LFAP的流量数据采集API接口,基于Radius的用户认证、鉴权和计费数据采集,和用户业务定制高级API接口。使运营商能够通过够建BOSS系统,实现对网络业务的自动定义、生成、受理和激活,快速发展客户,部署业务。

  提供基于RMON、RMONII、SNMP的网络管理接口,使运营商能够通过构建网管系统,监控网络状态,诊断网络故障,监测网络流量,优化网络资源,实现网络稳定,可靠和高效的运行。

  中兴UAS系统支持提供基于PPPoE的Radius认证协议,实现对用户的有效管理,同时支持Portal业务门户管理,实现对不同用户的业务定制功能。

  中兴通讯ZXR10路由器设备严格按照国际/国内各种主流的协议和标准开发,从而可以确保其设备的兼容性,可以与其他厂家产品很好地互连互通。在大量网络中和其他厂家设备互联组网,各种接口和各种协议的互联互通都得到实际验证。有多个网络开启了MPLS/VPN功能,也能很好互联互通。

CTI论坛编辑
