构筑IP CENTREX

中国电信集团北京研究院 强磊 2003/04/15

IP CENTREX的五类交换机和企业网关方案

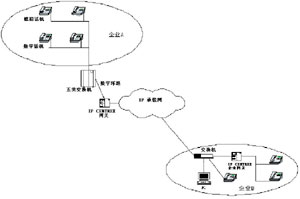

　　图1中企业A采用的是五类交换机方案。在该方案中，现有的五类交换机除了支持传统的POTS和ISDN线路外，还支持IP CENTREX业务，这是通过增加一个新的网络元素—IP CENTREX网关来实现的。IP CENTREX网关与五类交换机相连，此时它与数字环路承载系统十分类似。IP CENTREX网关将从其他IP CENTREX系统中的网关（例如企业网关方案中的企业驻地网关）接收的信令信息转换为五类交换机理解的信令，同时它还把接收的分组语音解包传送给五类交换机。该方案的优点在于，它将传统CENTREX在IP上实现，企业端无须做任何设备上的增加，但是运营商需要增加新的网关设备从而与IP网络连接。缺点在于，由于采用的是传统模拟线路的接入，所以导致效率较低。同时由IP接入所带来的新业务模式实现起来比较困难，例如跨域CENTREX。

　　图1中企业B采用的是企业网关方案。在该方案中，企业驻地网关完成三个方面的任务：首先是呼叫的信令路由控制。企业驻地网关通过SIP或H.323协议来对该企业的IP CENTREX进行信令控制，如果该企业的一个呼叫目的地是该企业在另一地点的分支机构，该网关就需要和分支机构的网关建立联系、交互信令，从而将该呼叫的信令路由过去，建立呼叫连接。其次是语音的分组化和编码。企业驻地网关需要将模拟终端的语音分组化并且按照与另一方网关协商的结果进行编码，然后将其在IP网络上传输。第三，对该企业内各种终端的管理。该企业内各种终端都需要在该网关上注册，一般是该网关被分配一个号段资源，分支机构的网关分配另一号段资源，再由网关将具体的号码分配给各终端，通过这种方式使呼叫的寻址成为可能。该方案的优点在于企业拥有很大的自主权，内部通话完全免费。缺点在于它具有一定的封闭性，当和运营商的PSTN网络互通时将会带来一定的问题。

　　然而，构建IP CENTREX的过程中，折衷在某种程度上就等于过渡，过渡的东西，自然终究会被替代。于是，软交换方案在声声号角中诞生了。

软交换方案及应用示例

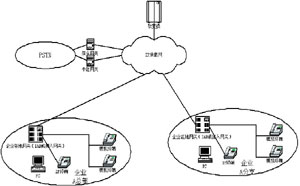

软交换方案的结构如图2所示。

图2 IP CENTREX的软交换方案

　　在这种方案中，软交换是IP CENTREX的信令路由的控制中心，当发生从公司总部到分部的跨域呼叫时，企业驻地网关将这种出域信令转换为软交换可理解的信令方式（如H.248等），传送给软交换受理。在软交换的控制下，总部与分支机构之间的话机终端建立起语音或视频通路，双方开始通话。如果有到外部PSTN中的呼叫，在软交换和信令网关及中继网关的控制下，企业内受软交换控制的终端与外部PSTN中的终端建立语音通路进行会话。

　　该方案的前提是运营商提供下一代软交换的网络，企业内部需要设置企业驻地网关。这类网关在大型企业中可采用接入网关，中小型企业可采用IAD，这些接入网关或IAD设备通常由电信运营商购买设置在企业内部，企业只需要为网关设备提供场地，至于其维护和管理工作都由电信运营商来完成。电信运营商对IP CENTREX的收费可采取包月收费或者跨域呼叫按次收费的方式。

　　特别需要强调的，基于软交换的IP CENTREX方案可以突破传统CENTREX只能限于同一个交换局的限制，凡是IP网所及之处，都可以组成一个CENTREX群。这对诸如新闻出版、高新科技等企业来说有着巨大的吸引力。下面，将就一个软交换IP CENTREX方案的应用示例进行说明。

　　假设一个跨域的企业用户T公司，它在A、B、C、D四城拥有分支机构，其中位于A城的公司总部已拥有基于PRI接入的PBX，位于D城的分公司拥有基于TRK环路中继的PBX，B城办事处只有几个人，向电信运营商申请安装了几部电话；C城的研究所则拥有几百人，申请了电信运营商的CENTREX业务。对于T公司来说，公司的日常运作产生的通信业务中，外部通信更多地集中于个别部门，其余绝大部分属于内部通信，而且内部通信中有相当比例是A、B、C、D四地之间的通信；目前T公司所使用的解决方案只能解决本地的内部通信问题，无法解决四地之间的内部通信问题。传统的PSTN解决方案对此也无能为力。

　　基于软交换的IP CENTREX方案则可以很好地解决这一问题。在本应用示例中，A城公司总部，基于PRI的PBX通过IAD设备接入VoIP网络；对于B城的办事处，由于人员较少，可以选用多端口的IAD设备，实现多部电话的同时接入；C城的研究所由于已具有一定的规模，则选用接入网关提供几百线的普通电话接入，以降低接入成本；D城分公司基于TRK的PBX也可通过IAD设备接入VoIP网络。

　　另外，对于A、B、C、D城的新增用户可采用较交换体系架构下的新型接入方式，通过Softphone、IAD、IP话机、视频终端等接入。T公司分布在四个城市的各分支结构同属于一个CENTREX群，所有终端，包括PBX接入的普通电话、IAD接入的普通电话、AG接入的普通电话、Softphone、可视终端可以统一编号，四个城市的任意两个终端之间的通信都可以使用小号码，并且由于公司各分支之间的呼叫通过VoIP网络旁路，可以节省大量长途话费。

　　在该应用方案中，由于提供了现有PBX的IP接入手段，在PBX内部，用户可以继续保留原来的使用习惯以及业务，这样原有PBX投资可以得到有效保护，节省大量经费。此外，用户还可以直接接入多媒体终端和宽带电话，实现PBX的功能升级。
