构建小区楼宇PLC网络
孙蔚林
2003/09/08
利用普通220V电源线作载体，将IP宽带信号接入每个家庭的PLC(Power Line Communication)网络正在进入小区/楼宇市场。它是通过电力线网络单元(PNU)将宽带接入信号经正交频分复用(OFDM)调制、汇入小区/楼宇电力变压器用户输出线上，再经电源线送到各家各户。PC、IP Phone、Fax设备均可通过房间内部的电源插座宽带接入Internet。
多种结构
PLC网络主要有宽带到小区变压器+PLC方式，楼宇/PLC方式，楼层/PLC方式等几种接入方法。宽带信号可以由DDN、FR、xDSL、LAN、WLAN等任意一种方式引入，你可根据环境组合成不同的网络拓扑。
对于由一台电力变压器负责小区供电，多组独楼独户院落构成的别墅小区，具有小区住户少、用电量不大，线路环境简单距离适中的特点。平均每户只有一到两台微机上网，在小区配电间公用电表箱处可使用多端口数据集中器做数据耦合，将信号送进每户的电力线。用户端只要在电源插座与计算机USB口间串接一个PLC Modem即可使用。施工不用进楼，安装简单、成本低。

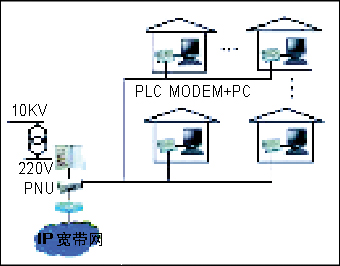

PLC 小区结构图
由传统六层砖结构楼房组成的住宅小区，有小区住户较多、用电量大、线路环境复杂设备老旧的特点。上网率一般小于50%，可采用小区内LAN宽带、楼内PLC的方式。在分配到楼宇电力线引入端的公用电表箱处，使用数据集中器将宽带信号数据接入电力线，由PLC系统将数据送入各户，整个施工无须改动任何配电线路。此方式也适合塔楼结构的住宅建筑小区。对于上网率特别高的公共场所/楼层(如办公楼、宾馆、招待所等)，可使用宽带信号到楼层+PLC方式解决。
设备分类
所有的PNU功能上都是电力线载波调制方式来传送网络信息，但用途各有不同，这是大家所关心的问题： 设备一：PLC数据集中器，它是配电网的专用宽带电力线接入设备，一个LAN端口用于桥接宽带网络，六路数据端口可将数据信号耦合进不同的用户电力线，适合配电间安装使用。
设备二：PLC网桥，配有一个电力线端口和五个100Base-T以太网端口，用于PLC网与其他不同网络之间的桥接，它可以将家庭内部一个多台电脑及共享打印机组成的小型网络与电力线宽带接入。如果愿意也可以把它作为宽带电力线接入的耦合设备来使用。设备三——PLC路由器，同样配有一个电力线端口和多个以太网端口，具有宽带电力线接入耦合、路由多重功能，可以把PLC网中用户数据通过路由发送到Internet。当然，大家也可用它将家庭内部小型网络与电力线宽带接入，实现共享。

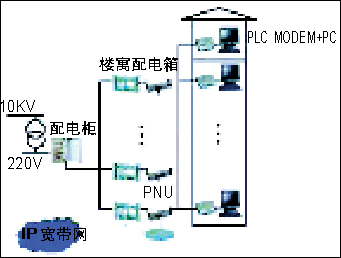

PLC 楼宇结构图
目前PLC系统网上传输速率一般为14～45Mbps，到用户终端约2Mbps带宽。主要厂家有ascom、Xeline、Oneline、Intellon等。
上网选择
当你家只有一台电脑上网时，很简单只要具备一只PLC Modem(电力猫)，将它电源插头插在室内任意一个电源座上，另一端插入微机USB或LAN端口即可使用。
多台微机同时上网有两种选择，一是使用多台PLC Modem插在家中不同电源插座上分别上网，适用于面积大且复杂结构的居室情况。二是家庭内部组建一个小型网络，通过PLC
Modem或PLC网桥共享一个带宽出口方式上网，这样可增加通道速率，也可减少上网开支还可以实现打印共享等功能，具备的条件是每台微机都要有LAN端口。
需要关注这样一个问题：PLC网络是利用配电网进行共享模式的数据传输系统，当传输速率一定时，上网人数越少网速越快。规划者可根据小区用户的在线比率、数据下载比率及最小需求速率合理确定网络覆盖范围。典型的配置中，一般一个PLC数据通道能够在2Mbps的最佳传输速率下支持80个用户。
