IMS统一业务平台提升运营商业务竞争力

2007/08/17

　　IMS网络业务架构中定义了三类ApplicationServer，分别是SIPAS、基于OSA/Parlay Server的AS和传统移动智能网。中兴通讯依托多年的电信研发成果和市场经验，精心打造了一个符合IMS标准架构并有特色扩展的统一业务平台ZXUP10，为用户提供一个全融合的IMS多媒体应用环境。ZXUP10以融合和灵活为根本特征，对外提供标准开放接口，屏蔽底层网络，基于这个统一的业务逻辑执行环境，业务提供商可快速、高效开发出具有融合特征的增值业务。ZXUP10在支持业务的开放性、支持异种网络的能力以及组网的灵活性等方面都有突破的进展，从而力助运营商赢得融合时代的业务竞争优势。

　　ZXUP10系统架构

　　ZXUP10系统架构如图1所示。ZXUP10能够支持IMS三类应用服务器模式：OSA/Parlay网关、SIP应用服务器和传统智能网提供业务，在IMS网络中组网及布置业务非常灵活方便。平台提供Parlay/SIPServletAPI第三方开放接口，具备跨网络多协议适配能力，从而支持单一业务为不同网络类型用户服务。针对传统智能网集成了IM-SSF功能，可以平滑升级支持IMS网络。

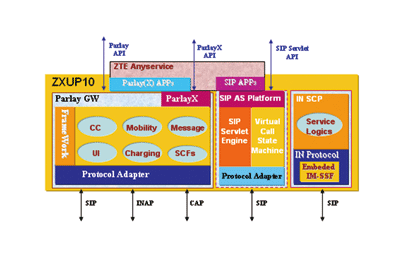

图1 ZXUP10统一业务平台系统架构

　　基于ZXUP10的IMS业务提供模式

　　基于ZXUP10，可提供以下三种业务应用模式。

　　独立的SIPAS

　　作为独立的SIPAS，支持IMS网络的各类接口，对外不提供开放接口，多个业务逻辑应用可运行于一个SIPAS中，业务逻辑通过图形化界面的SCE生成，可快速方便加载于SIPAS，同时不影响其它业务应用的运行(如图2所示)。这种模式的AS性能高，适用于业务处理集中、话务量大的场合。

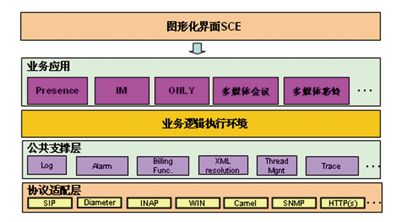

图2 独立SIP AS模式的ZXUP10系统结构

　　基于ZXUP10平台开放接口的第三方业务应用

　　ZXUP10作为开放业务平台，包括Parlay网关和SIP应用平台，对外提供标准的Parlay/ParlayXAPI和SIPServletAPI，屏蔽底层网络的差异性，第三方通过调用标准接口，快速生成Web等方式的第三方应用，带来业务开发、提供模式的重大改变。

　　传统SCP业务

　　ZXUP10具备内嵌的IM-SSF模块，可通过ISC接口与IMS核心网络直接交互，从核心网角度看，不需IM-SSF模块，节省了投资成本。对于传统业务，业务逻辑不需做任何改动，即可平滑支持IMS网络。ZXUP10亦提供CAMEL等传统协议接口，与IMS网络的IM-SSF网元交互。

　　ZXUP10组网方式

　　ZXUP10仅作为IMS的业务平台接入

　　如图3所示，在这种接入方式中，ZXUP10通过ISC接口与S-CSCF交互，其它网络如PSTN、PLMN通过MGCF与IMS互通，与ZXUP10平台无直接交互关系。

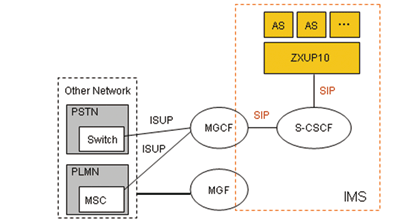

图3 ZXUP10仅作为IMS的业务平台接入

　　ZXUP10通过内嵌的IM-SSF功能接入

　　由ZXUP10作为传统的SCP提供，其上的业务逻辑无需改动即可支持IMS网络（如图4所示)。同时，此SCP可支持PSTN、PLMN网络，其优点是支持传统业务平滑升级支持IMS网络，IMS组网结构简单。

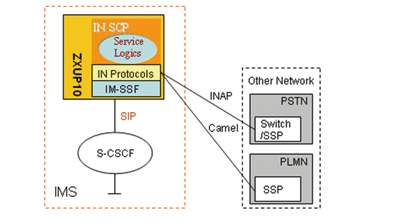

图4 ZXUP10仅作为IMS的业务平台接入

　　混合组网方式

　　通过ZXUP10支持的多网络类型的协议映射能力，同时支持IMS、PSTN、PLMN等网络，形成混合组网方式。此种组网方式的优点是同一业务逻辑采用不同的接口与各网络交互，不同网络类型的用户可以同时成为此业务的用户，包括网络类型特有的编码方案，如IMS网络的SIPURI等。

　　ZXUP10统一业务平台特点

支持IMS所定义的三大类应用服务器模式，一是作为OSA/Parlay网关，二是作为SIP应用服务器，三是作为传统智能网提供业务，在IMS网络中组网及布置业务非常灵活方便。

平台提供标准的、开放的第三方接口，带来业务提供方式的革命，从而将业务提供商、服务提供商作为第三方厂家引入产业价值链，形成市场驱动型提供业务，快速适应未来市场需求。

业务平台实现了水平的业务体系架构，可以为IMS网络架构下多种接入网络的用户提供IMS业务，业务应用的数据和网络资源得到高度共享。

提供的功能非常丰富，涵盖了电路域(CS)和分组域(PS)，可以方便地实现多方呼叫、会议电话、录音、传真等特殊要求。

具备多协议适配能力，支持SIP、CAMEL、INAP、WIN、MGCP、SMPP等多种协议。

单一业务跨网络类型提供能力，不同类型网络的用户可同为此单一业务的账户，网络类型特有编码方案如IMS网络的SIPURI等全部支持。在综合VPMN业务中，由于ZXUP10同时支持对IMS网络的ISC接口及对GSM网络的GAMEL协议接口，业务的提供尤为方便。对于拥有多种类型网络的运营商来说，未来这类业务的开展十分重要。

ZXUP10既可提供新型的IMS多媒体业务，同时也可提供传统智能网的业务。网络升级改造中，业务平台不需变动即可支持，从而使业务的发展建设稳定、平滑过渡到下一代网络体系。

平台提供强大、灵活的计费功能，支持按时长、流量、内容、服务质量(QoS)等计费；可以提供各种计费套餐，满足不同业务和不同运营商的需求。

业务平台内嵌了IM-SSF功能，与IMS核心网设备通过ISC接口直接交互，系统组网结构简单，节省投资，另外为传统网络开发的业务可快速应用于IMS网络。

业务平台作为Parlay网关时，其与应用服务器组成了分布式计算架构，业务可以分布式运行在不同的应用服务器上，减少了系统间的故障。当一个业务出现故障或呼叫量太大时，不会影响到其它业务，有效地提高了系统的稳定性。

业务平台稳定可靠，具备大容量、高处理性能等特点，提供四级过负荷处理机制，双机工作时，达到或超过99.999%的可用性。
