粱江通信LJ SMSS短信过滤容灾系统

2009/06/10

　　短信净化系统SMSS(Short Message Screening System，简称“SMSS”)主要是在七号信令网引入独立的采用信令引擎(“SigEngine”，注册商标)技术的若干台信令消息处理机MPM和一部CSM，配以SMSS业务处理软件，构成完整的SMSS业务系统。CSM用于统筹管理SMSS短信拦截规则，同步各MPM的用户数据；MPM实现分布复制式业务执行数据库，实时分析处理流经MPM的短信信令消息，执行对用户号码的译码和更改操作。

　　主要业务处理为解决外省市地区发到本网的短信进行短信净化，即由网外发送过来的MT消息，在流入MSC前，先由MPM进行信令信息进行鉴权、分析、判断、以及拦截处理，同时把消息统计到CSM进行实时分析。CSM对信令进行分析，生成过滤规则，如单位时间内发送超常数量的信息源加入到黑名单中。另外，用户也可以进行远程操作，设定过滤规则，如远程加载黑名单，把指定消息源加入黑名单。同时，SMSS具备对本网的短信净化功能。

　　MPM根据短信净化规则进行判断：

　　合法短消息，予以通过；

　　非法短消息，予以拦截。

　　短信净化硬件包括：

　　MPM(MessageProcessing Machine，简称“MPM”)采用无信令点转接技术，匹配接入在MSC与STP相连接的信令链路中;

　　CSM(Centralized Service Manager，简称“CSM”)将短信内容选通的规则即时同步至MPM，集中短信业务规则管理，短信净化统计数据的收集和分析，MPM设备管理。

　　SMSS系统组网架构　　

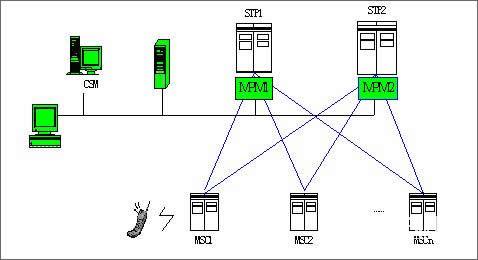

　　系统的架构如图所示，在2个STP与MSC之间的信令链路上接入MPM；MPM管理服务器、集中业务服务器(CSM)、管理终端与MPM通过IP网相连。

　　系统外貌

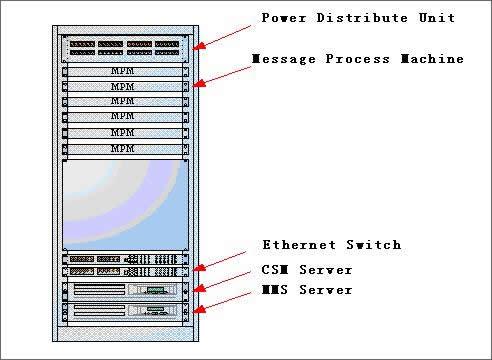

　　整个SMSS系统设备采用标准19英寸、42U高机架，包含了MPM、CSM及其它等功能实体。
