VoIP网络接纳控制机制必要性探讨

2007/05/21

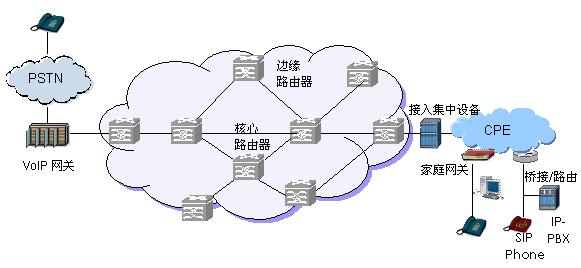

图1 VoIP承载网络体系架构示意图

　　VoIP网络容量规划的影响因素

　　网络容量规划是网络建设的重要环节，其目的是通过对资源需求信息的分析得出应部署的网络设备与链路的容量。相比于传统的电话网络，VoIP的网络架构发生了根本的变化：由原来的TDM网络变成了分组网络，由原来相对专用的网络向多业务网络演进。在多业务IP网络中，网络架构，流量混合情况，资源分配机制都对网络容量规划具有一定的影响。

　　传统电话网络的容量规划已经具有科学的理论基础和丰富的实践经验。由于应用时间较短，对VoIP网络的容量规划还没有成熟的理论和技术。值得庆幸的是，VoIP应用和传统的电话业务有一定的相似之处，因而可以借鉴传统电话网络规划的相关经验。

　　电话业务的资源需求信息通常从长期应用经验结合预测得出。话音业务的需求一般用流量矩阵表示，流量矩阵与用户的数量及行为模式有关（访问网络的概率分布和通话时间的概率分布等）。VoIP应用的目标是替代传统话音业务，尤其是用户的业务使用模式并没有改变，因而原来的资源需求估算方法仍然有效。但是由于信号编码方式和传输方式发生了变化，每个呼叫所需的带宽随之变化。

VoIP业务的资源需求分析

　　VoIP业务的资源需求由两个方面的因素决定：每个呼叫的带宽需求（平均码率）和单位时间的呼叫数量。其中后者由用户数量、用户的活跃程度和用户的网络访问模式决定。

　　1、每个呼叫的带宽需求

　　VoIP业务中，网络中传输的有效信号是数字化语音信号，但是为了在IP网络中传输，需要对原始信号进行包封装，以便进行选路和实现一些控制功能。因此，每个呼叫所需的带宽不仅与数字化方式（压缩编码）有关，还和语音信号的抽样与打包频率有关。

　　1.1 报头负荷

　　根据IETF的标准建议，通过IP网络传输语音信号样本需要增加三个额外的报头，每个报头对应一个网络层次，即IP，UDP和RTP [4]。 IPv4的报头长20个字节（8bit），UDP报头为8字节，RTP报头为12字节。图2所示为语音信号的封装格式。

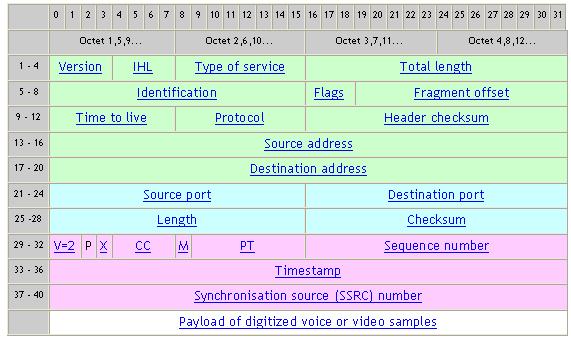

图2 VoIP分组封装格式

　　从图2可见，报头信息的总长度为40字节，即320bit。每次语音样本发送时，这些报头也需要发送一次。因此，报头信息所占用的额外带宽与语音样本的发送频率有关。

　　1.2 语音信号封装频率

　　语音信号的封装频率指的是每秒钟封装发送的语音样本数量。例如，一个语音样本表示20毫秒的语音信号，则每秒钟需要进行50次抽样，即语音信号封装频率为50。语音信号抽样频率的选择是语音质量与带宽需求的折衷。因为40字节的封装报头保持不变，样本越小则所需带宽越多。然而，当样本长度增加时，系统的总时延随之增加，分组丢失带来的信号损失也随之增大。

　　IETF RFC1889中有一个例子说明语音样本长度为20ms，但该文本并没有将该值作为标准建议。对这个问题还没有标准的答案，参考一般做法，通常取20ms，即每秒封装发送50个样本。这种情况下，每个样本带有320bit的IP/UDP/RTP报头，因此，每秒钟需发送报头16Kbits。

　　1.3 编码算法的影响

　　语音信号编码实现语音信号的数字化，通常还具有一定的压缩功能。语音信号通常采用恒定比特率编码方式，相对于视频信号而言其码率较低。由于采用的编码算法不同，其输出码流的速率和回放后得到语音质量也不一样。ITU-T的G系列推荐标准中包括了多种话音信号（压缩）编码方法。其编码算法和速率见表1。

表1语音信号编码速率与IP传输速率

　　前面提到，如果样本时间为20ms，则每秒需发送的报头约为16Kbits。当样本长度小于20ms时，可以将几个抽样打入一个分组中发送，这个经验值仍然有效。但当样本长度大于20ms时，通常将一个样本封装到一个分组中，因而封装所需的带宽消耗将小于16Kbits。以表1中G.723.1编码算法为例，由于样本长度为30ms，因而分组封装频率为33.3，其消耗带宽约为320x33.3= 10.67Kbits。

　　每种编码算法对应不同的复杂度，时延特征和语音回放质量。G.729(A)和G.723.1被认为有望成为VoIP应用主流的算法。

　　表1只考虑了IP层的封装，当IP分组在链路上传输时，通常还要经过链路层协议的封装。以太网正逐渐成为传输技术的主流，以太成帧也是开销较大的链路层技术，包括差错控制编码一般需要16个字节。仍然假定每秒50次的封装频率，则需要增加开销7.2kbps。如采用以太传输，则每个G.711语音会话所需带宽为87.2kps，而每个G.729(A)语音会话所需事宽为31.2kps。

　　1.4 报头压缩

　　对一个典型的8kbps的压缩机制，报头的负荷通常是16kbps(是净荷的2倍)，因此有必要采取适当的措施减少报头的传送开销。现在已经存在一些方法，如报头压缩、RTP利用等[5]。通过采用这些方法，可以使用报头的负担降至2或4字节，大大提高了封装的效率。

VoIP网络容量规划方法

　　在电路网络中，对于给定的流量需求，需要估计出正常工作时所需的线路数量（链路容量）。为了防止偶尔出现的异常突发导致的线路数量不足，网络支持呼叫接纳控制功能。线路数量的估计通常根据一定的模型，对于话音业务，常见的两种链路容量估计模型是Erlang B和Engset公式[6]。这两个公式描述了呼叫强度、线路数量及呼叫阻塞率之间的关系。工程上，根据流量实际需求和可以接受的呼叫阻塞率，可以通过查找由公式推算出的表格得到所需的网络容量。

　　Erlang B或Engset公式的使用需要事先知道网络的流量矩阵，即各条链路的资源需求。然而，在有些情况下，比如新建的网络，流量矩阵通常难以准确得到，因而也无法根据相关模型进行资源规划。为了保证通信的质量，一种可行的方法是按照最坏的情况规划和部署网络资源。显然，采用这种方法，大多数情况下会有一定的资源处于闲置状态。

　　假定VoIP流量与其它应用流量隔离（VoIP专网或采用区分服务机制实现流量隔离），VoIP会话具有恒定比特率的特性（不考虑静音压缩），我们可以将电路网络中的网络规划方法引入到VoIP网络中。考虑分组网络的无连接特性，资源配置还与流量的路径选择有关，我们假定VoIP网络采用最短路径路由算法，没有引入流量工程机制。

　　1、允许呼叫阻塞的网络资源规划方法

　　在Erlang B和Engset模型中，都包括了呼叫阻塞率参数，即链路容量规划对应于一定的呼叫阻塞。

　　根据VoIP呼叫到达时间间隔的指数分布特征，我们用Erlang公式描述网络资源的需求。参考传统电话网，假定在核心网络中每对边缘路由器之间建立流量中继管道用于传送来自相应电话网关的呼叫，用话务量α表示每对网关之间的电话负荷的大小。α可通过忙时业务量（BHT，Busy Hour Traffic）和平均呼叫保持时间（MCD，Mean Call Duration，单位秒）来计算： ，其单位为Erlang(Erl)。1Erlang表示1个小时的呼叫持续时间。

　　用 和 分别表示流量管道容量和每个呼叫所需带宽，则流量管道可同时传送的呼叫数目可表示为 。记 为呼叫阻塞的概率，则Erlang B公式可以表示为[6]：

(1)

　　上式中GoS（Grade of Service）表示服务等级，即最大可容忍的阻塞概率。公式（1）表示当链路话务量为α，流量管道已经承载了 个呼叫时，两个网关之间的接纳控制机制拒绝呼叫请求的概率。公式（1）也表示出网络容量和服务等级之间存在的折衷关系。给定网关间的流量矩阵，VoIP服务提供商或网络运营商可通过扩大为VoIP业务配置的网络容量以获得更好的服务等级。

　　当呼叫源的数量（用户）与线路数的比值大于10时，采用Erlang B模型会过高地估计所需线路数量，此时用Engset模型可以更加准确地对所需容量进行规划。与Erlang B模型不同的是，Engset模型不仅需要考虑忙时业务量和阻塞概率，还需要参考呼叫源的数量。有了这三个参数后，同样可以通过查找相应的表格获得所需的线路数量。

　　2、无阻塞资源规划方法

　　当网络的流量矩阵未知时，为保证良好的通信质量，容量配置必须考虑最坏情况下的资源需求，即每个网关支持最多呼叫的流量 ，且可能任意分布到其他网关。按照这种情况对每条链路进行容量配置则不会发生呼叫阻塞的情形，电话网关也无需进行接纳控制。下面通过一个简单的示例来说明这种方法[7]。

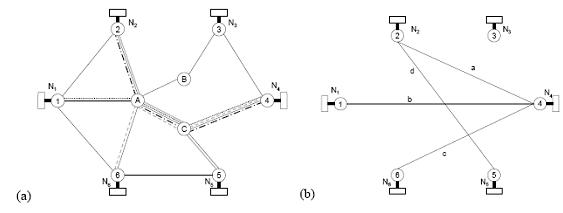

图3 VoIP资源规划网络拓扑示例

　　网络拓扑如图3（a）所示，以链路A-C为例，将通过链路A-C的端到端的呼叫分别表示为a, b, c, d，如图3(b)所示， (i = 1, 2, …, 6) 表示第i个网关可以支持的最大呼叫数量，记通过链路A-C的最大呼叫数量为m, 则a, b, c, d和m满足以下关系：

　　Maximize: m = a + b + c + d;

　　　　　　　　　　　　　　　　　　　　(2)
　　Subject to 　　
　　　　　　　　　　　　　　

　图4 支持三重播放的IP城域/接入网络

　　假定每个DSLAM连接2000个用户，话音业务的并发率为50%，若每个呼叫所需带宽为50kbps，则话音业务所需的平均带宽约为50Mbps。若DSLAM上连链路的接口为GE，则话音业务所占带宽约为5%。在更高一层的网络结点，如汇聚和核心网络，由于复用层次更高，总的用户并发率进一步下降，话音业务所占带宽比例将进一步下降。在中国电信的CN2中，话音业务的规划带宽也不足总带宽的5%。

　　资源接纳控制机制的必要性讨论

　　对于IP语音专网，和无阻塞情况资源配置方法相比，采用接纳控制可以节约较多带宽。如网络资源有限，接纳控制机制可以改善用户的使用体验；如网络资源充足，则无需在业务授权时考虑资源可用状况。

　　对于多业务核心网络，由于网络容量配置非常充足，且话音业务具有最高资源使用优先级，完全可以满足最坏情况下的资源需求，因此没有必要部署接纳控制，也不必实时地跟踪网络流量矩阵的变化。

　　从上面的分析可见，相对于接入复用与汇聚设备的容量，话音业务所消耗的资源非常有限。在接入复用和汇聚设备处静态分配一定的超量带宽，保证话音信号无阻塞是一种更加简单可行的方法，可以避免实施接纳控制机制带来的设备更新。

结论

　　用VoIP替代传统的电话通信技术已经得到广泛的认同并在逐步实施，在此过程中，如何达到传统话音业务相当的服务质量是一个关键性问题。呼叫接纳控制是传统电话网络的基本技术，它可以在网络通信资源不足时拒绝新的呼叫请求。在下一代基于IP技术的电信网络中，话音业务的带宽需求和承载网络都发生了很大的变化，是否或如何对VoIP实施基于资源的接纳控制成为一个新的问题。本文分析了VoIP呼叫的带宽需求，以及具有接纳控制和最坏情况的资源规划方法，结合现阶段的网络资源部署情况，我们得出以下结论：1) 在IP话音专网中，采用接纳控制机制可以大大节约带宽需求，但在网络资源充足的条件下可以不必实施接纳控制；2) 在多业务IP骨干网络中，由于资源相对充足，而且VoIP业务所需的带宽比例较小，在采用区分服务并对话音业务进行最高优先级转发的前提下，不必实施接纳控制机制；3) 在多业务城域网络的接入和汇聚结点，话音业务所需带宽资源所占比例不足5%，尽管接纳控制机制可以适当节约带宽，改善用户体验，但采用静态配置带宽的方法有利于降低设备和运营成本。
