OfficeTen企业VoIP应用方案

2008/04/23

一、网络现状和问题

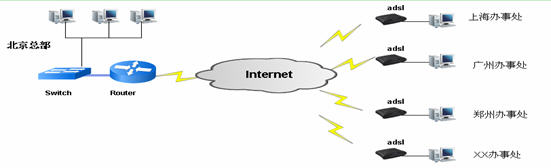

图一:数据网络拓扑

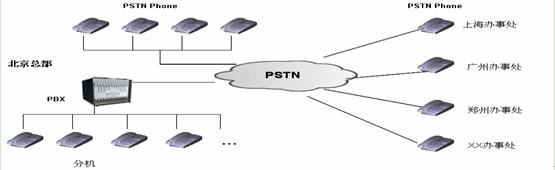

图二:语音网络拓扑

  网络现状

  数据网络:各地办事处通过ADSL接入Internet,构建在Internet上与总部互通的宽带网络。

  语音网络:总部部署有小型PBX,同时拥有部分直线PSTN电话,办事处直接使用直线PSTN电话。

  问题

  总部需要随时了解办事处运做情况,同时在需要重大决策或例行的员工述职等方面需要经常召开各种会议。现有的数据和语音是独立的2个网络,总部和办事处之间语音沟通成本较高;无法实现多方内部电话会议功能,召开会议需要员工出差到总部,差旅费用居高不小,同时耗费了大量的时间和精力。

二、解决方案

  针对上述小型企业网络现状和问题,在充分保留企业现有网络资源的前提下,网经科技提供最优配置的OfficeTen+IP Phone综合VoIP解决方案。


  方案描述

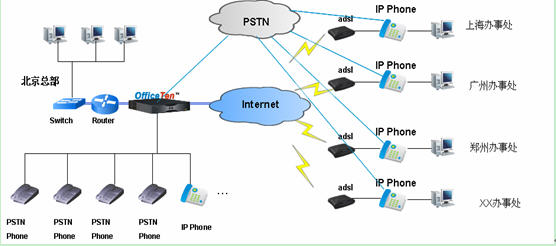

  在企业总部部署一台OfficeTen,利用OfficeTen的软交换功能实现企业内部IP网络放号、IP Phone的注册管理和宽带网络的接入,并可实现总部分机同时具有外线号码功能。OfficeTen通过多路FXO口接入PSTN网络,通过Ethernet口接入Internet,实现语音和数据的综合接入;对内通过Ethernet口连接内部Router和Switch,通过FXS口接入模拟PSTN Phone或通过Ethernet口接入IP Phone。

  在办事处ADSL后部署IP Phone,使IP Phone同时具有IP分机和直线PSTN话机的功能,同时利用IP Phone的LAN口接入PC实现高速上网,不用增加其他设备。 IP Phone的WAN口连接到ADSL Modem的Ethernet口, WAN口使用公网IP;IP Phone的 LAN口连接PC,PC使用私网IP,通过IP Phone WAN口做NAT实现对 Internet的访问;IP Phone的 PSTN口连接到PSTN网络,实现原有PSTN号码的接入和保留。

  OfficeTen产品简介

  OfficeTen系列产品是一个嵌入式、一体化、多功能、智能的一体化综合接入设备,其采用先进的All-In-One 设计理念,将软件技术和硬件技术完美结合,为中小企业提供了集语音、数据、安全、应用一体化的解决方案。OfficeTen集Router、Switch、Firewall/VPN、IDS IPS、PBX 、IP PBX 、VoIP Gateway、Email Server、Web Server、Print Server、File/FTP Server、IM Server等多种功能于一体,提供丰富的语音和数据接口,并切实考虑中小企业的信息化建设及网络应用特点,具有即插即用、管理方便、维护简单、成本低廉、高性价比等特点。

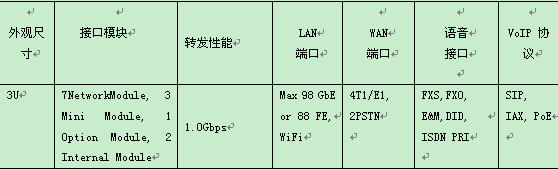

  OfficeTen 3800-V 产品主要参数和接口:



三、业务描述

  通过上述解决方案,企业可以获得以下业务应用: 四、带来的优势

  上述方案,充分保护了现有网络投资和现有号码资源,在投资很少的情况下,实现了企业网络向VoIP网络的过渡,同时在此基础上提供了丰富的可选业务,大大提高了企业内部沟通效率,轻松拥有免费的多方电话会议功能,在提高生产效率的同时,为企业节省了大量的差旅费用。
