东进技术固网短信CTI平台解决方案
2002/03/07
一、系统概述
目前，中国电信集团公司已经制定出《基于电话网的信息终端及综合平台技术规范》，标准化即将开通的固定电话短信服务。该标准将支持建立一个全国联网的短信息平台，统一数据格式，带有短消息收发功能的电话终端可登录本地短消息平台共享全国任何一个平台站点的信息。申请此服务的用户通过固定电话收视天气预报、股市行情、电视节目预告等大量的公用信息，还可以向手机一样给固定电话、手机发送短消息。
固网短信系统的用户端是特殊的电话终端，服务器端是电信级的短消息中心，用户端和服务器短通过收发FSK（Frequency Shift Key频移键控）信号进行通信。电话终端具有显示屏，有来话显示、日期显示、菜单显示等功能，有收、发FSK/DTMF的功能，还有汉字输入、文本存贮、编辑等功能。短消息到来时，自动提示、接收、保存信息。用户可翻页浏览短消息，也可进行短消息群发。每个终端具有密码保护功能，可从短消息中心下载菜单和上传密级信息进行验证。
这样的特殊电话终端，已经有不少厂家研发生产出来了，如TCL、步步高、泰丰888。
短消息中心在电信局端，利用计算机和CTI技术建造，基于交换机或电脑语音板卡实现。在固网短信系统中，无需涉及交换功能，采用板卡方案构建系统不受系统容量大小限制，配置灵活，性能价格比高，和计算机网络有机融合，系统集成性高。下面我们就来讨论一下基于东进电脑语音板卡建造的短消息中心平台。
二、系统结构
全国短消息统一平台是在省局短消息中心上架构，各省局下设地/市局短消息中心。各地短消息中心通过INTERNET连接，交互信息，ICP业务商和其他业务平台也通过INTERNET接入短消息系统。根据《基于电话网的信息终端及综合平台技术规范》中的CTSI

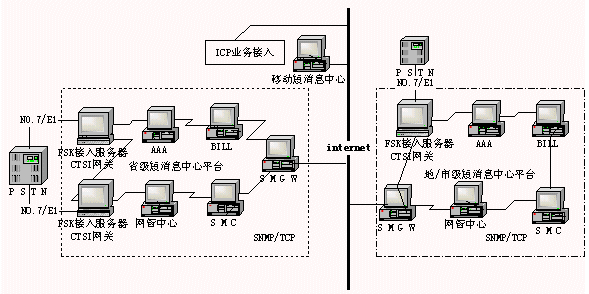

(Chinese Terminal Service Interface)协议，短消息系统系统结构可如下图所示：
2．1短消息中心平台组成：
各地短消息中心各组成部分通过SNMP(简单网络管理协议)/TCP相连，按照功能分为：
AA：认证/授权/计帐服务器
CTSI/GW：CTSI网关
BILL：计费出帐服务器
FSK AS：支持FSK的接入服务器
SMGW：短消息网关
SMC: 短消息中心
用户电话终端拨入PSTN网，经FSK接入服务器接入平台，经过CTSI网关进行CTSI协议的转换，AAA服务器进行认证和计帐，BIL计费出帐服务器进行批价和出帐，短消息中心SMC收发短消息，利用短消息网关接收订阅、点播的信息，并经短消息网关与移动GSM网、Internet网互通短消息。
2.2 短消息中心CTI平台
短消息中心平台中连接电话通信网络和计算级网络的CTI平台由FSK接入服务器和CTSI网关组成，此平台硬件采用东进七号信令数字卡和一号信令数字卡，编程实现以下功能：
（1）短消息中心平台的接入和自动呼出功能。
（2）接收信息终端上行的FSK信号，发送FSK信息下行到信息终端
（3）主叫识别，密码验证
（4）呼叫控制、处理；信令接续。
（5）支持CTI硬件平台上的应用---CTSI网关功能。

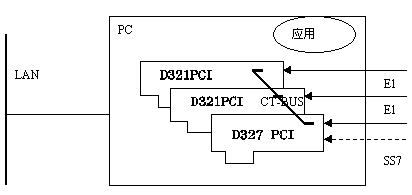

硬件平台方案：
1、硬件：凌华工控机、东进七号信令数字中继卡D327/647/1287 PCI、一号信令数字中继卡D321/641/1281PCI
2、操作系统：WINNT4.0 、WIN2000/98、WINME
3、软件接口：Visual Basic 、C (Visual C++, Borland C++ ……) 、Delphi 、Visual
Foxpro 、Powerbuilder 、其它支持动态连接库（DLL）的开发平台
4、兼容交换机类型：所有厂家的交换机
5、交换机接口方式：E1数字接口（PCM，2.048MBPS、中国一号信令或中国七号信令、2.5C-2V-75W同轴电缆或120W双绞线）
6、系统容量：30路以上，可按需定制，固网短信系统无需交换，系统容量不受CT-BUS限制，可构造大容量系统。
三、东进数字卡技术规范
D系列PCI接口CT-BUS总线数字中继卡提供单/双/4E1数字中继接口，支持中国一号、数字一号信令和七号信令。高密度设计，单板完成30/60/120路DL信令处理、MFC收发、FSK收发、DTMF收发，数字录放音及压缩。10个TMS320C54数字信令处理器，处理能力达1000MIPS，实现高性能的信令处理算法。卡间互连采用H.100（CT-BUS
For PCI）标准，交换能力高达4096个通道。七号信令卡单卡具有1/2/4个公共信令信道，实现七号信令的第一级、第二级、第三级和第四级的
TUP、ISUP和SCCP。
技术指标
- E1接口
物理接口：符合建议G.703，非平衡75ΩBNC或平衡120ΩRJ11接口。
帧结构：符合建议G.704的帧结构与建议G.706的复帧结构。
2048KBps PCM基群：符合建议G.732，G.796
告警：符合建议G.775
抖动与漂移：符合建议：G.823
- 信令
七号信令信道位于中继第16时隙。
七号信令规范符合
《CCITT七号信令技术规程》白皮书 Q.700-Q.716、Q.721-Q.766、Q.771-Q.795
《中国国内电话网No.7信令方式技术规范》GF001 _ 9001
- 内部互联总线
CT-BUS总线：符合ECTF的H.100标准。
- PC接口
PCI 总线
内存地址：64K自动分配
中断：自动分配
- 语音编码：
采样率：8KHZ
数据率：A率PCM码 64kb/s ， ADPCM（AMI）码 32 kb/s
- 单机容量：
单机最大装卡量：16块。
单机最大通道容量：1920 中继通道。
