VS 2000集成网关交换解决方案
2003/02/27
VS 2000 集成网关交换系统--建立在 NMS开放式的可编程交换平台
·不仅具有低成本效应和前瞻性,而且还能随着市场和客户不断推陈出新的需求，及时便利的升级此平台 ；
·将CTI技术与丰富的运营经验结合在一起，对于无论是刚进入电信行业或需要拓展已有的网络业务的客户，此产品都均适宜；
·VS 2000 将有助于客户节约成本投入，获得高额收益，并在当今激烈竞争的电信市场抢先一步取得成功;
·VS 2000 中所包含的多组群、酒店电信服务，预付话费呼叫服务，随机话费呼叫服务以及其它更多新服务项目都将为用户提供非常理想的功能用途.
优越性表现在以下几个方面:
技术特点
·开放式可编程交换技术;
·CTI 技术
运行系统:Win NT 2000; Unix;
·数据库:Oracle/SQL Server 2000.
丰富的运营经验
VS 2000从本质上真正满足客户的需求， 包括智能型路径选择，多个计费设计, 适合市场需求的灵活设计.
可靠的输出类型
·多样性的体系结构；
·对热交换机提供严格的维修服务；
·主服务器多样性；
·多种数据库语言 ；
·RAID 硬盘储存器.
多个网络界面
PSTN 网络界面 (E1/T1) and Ethernet (TCP/IP).
多个信号协议
SS7; ISDN PRI; MFR1; DTMF; CAS;
多种应用
输出/进式交换; 预付话费卡; 随机付费呼叫; 移动漫游;
升级
由 16 E1/T1 增加至 1024 E1/T1, 无模块口 (240 点 to 30000 点);
性能概要
·SS7/ C7 信号转化;
·移动漫游;
·多元化的 PIN 长度控制;
·速拨;
·语言设置;
·余额不足警示;
·连贯性控制;
·预付话费卡中的传递命令控制;
·实时呼叫定额;
·限制呼叫区域的单个计算;
·信用卡充值功能;
·续叫;
·卡的有效和无效性 ;
·无确定终止期限.
VS 2000 提供 :
·输入/出交换
·智能型呼叫路径
·预付话费呼叫卡
·随机付费呼叫
·国际信号转换制
·国际呼叫转移
·酒店电信服务
·CDR/计费系统
·加强型 OA&M
灵活性
容易更改的呼叫流程, 简单的集合成三部分应用功能模块和用户化的功能模块,这套开放式系统将为用户提供简捷服务，并根据市场变化快速的技术更新，以至于满足客户的不同需求。
强大的系统控制能力
VS 2000 为所有用户提供了图表界面以方便其使用及控制系统功能， 如系统配置; 路径设计; 定额设计; 报表; 系统维护及管理(OA&M).

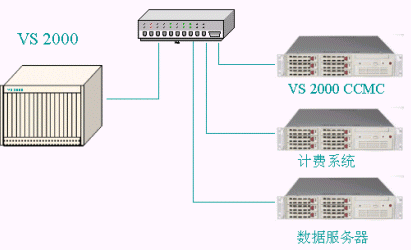

VS 2000 系统配置
VS 2000 系统硬件 -CompactPCI 部分
CompactPCI 多个基础单元
·8 6U CompactPCI 槽;
·全方位的 I/O 支持 ;
·H.110 CT bus;
·驱动程序试用于四种设备接口,并具有一定的安全性;
·接受多个卫星输出选项;
·安装于底版的热交换功能;
·散热风扇;
·集成于一体的智能性故障探测和报警警示 ;
VS 2000 系统硬件 - CPU 卡功能参数
略
VS 2000 Tandem 软件性能
VS 2000 Tandem 软件不仅包含传统式的 C4 tandem 特性，还含有新智能化路径特征, 如主群路径 ; least cost
routing; 数据转换; 前缀分析等。
上述这些对用户而言都为最理想的应用功能.
VS 2000 - OAM 模块 (OAMM)
OAM 软件的运行、管理以及维护都可在面板上进行配置、导入和监控。
OAM GUI 完美的设计能使您直接进行以下操作：
1. 在控制面板下进行产生、删除及查询功能配置;
2. 在控制面板中可设定时间管理;
3. 在控制面板中进行初始化导入/关闭/测试.

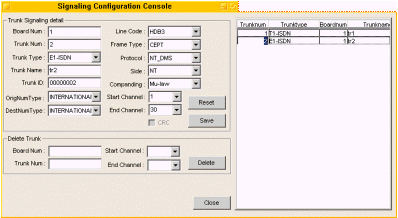

VS 2000 - 信令配置模块 (SCM)
Virtual Switching VS2000? GUI 信令配置控制台为开发人员在信令主群方面提供了一个很好的接口，信令配置控制台更进一步有效的完善了T1和E1语音接口,
VS2000? 所包含的广泛的扩展性更适用于用户的使用和编辑。当需要产生新的客户协议和服务时，设定的 新协议会实时更新，而不需要关闭别的功能窗口
。同时，本系统还具备支持在不同信令类型之间相互转换功能。
Virtual Switching VS2000? 提供以下信令类型:
·ISDN Primary Rate Interface (PRI)
·Channel associated signaling (CAS) protocol, DTMF
·Common Channel Signaling Version 7
·MFC-R2
预付话费电话卡特性
·多个语音提示;
·Virtually unlimited calling cards per node;
·自动生成电话卡帐户o实时记入;
·Least cost routing;
·智能路径;
·多种汇率设计;
·管理功能;
·通信数据;
·查询功能;
·IVRS 相互交换功能;
·支持国内/国际漫游;
·帐户金额为零时电话自动切断;
·金额不足时拒绝呼叫;
·用户充值卡;
·防止复制;
·提供费用表，含有每位帐户的实时收益和损益报表;
·提示时间和金额.
随机支付话费
·Authentication by CLI,account# and password;
·Least cost routing;
·帐户产生和管理;
·Group Master/Slave accounts;
·Time of Day Sensitive Rating per hour block;
·Called Number Sensitive Rating;
·Access Point Sensitive Rating;
·Account Balance on Demand;
·Multiple rate plans;
·Web based registration and login;
·Inquiry and statistic;
·Full invoicing and reporting.
国际信令转换支持
VS 2000 能处理十种以上不同信令，包括:
·SS7/C7 (TUP;ISUP;ANSI);
·ISDN PRI (T1/E1);
(ETSI;EURO;4ESS;5ESS;NORTEL) ;
·MFR1/MFR2/CAS;
·E&M ;DTMF; MF; DID.
国际呼叫漫游特性
·自动呼叫转接是以DID数字为基础o在香港可设定不同的铃声音调辨别不同的呼叫者;
·在呼叫接通之前，接听者可预先得知呼叫对方的身份提示;
·接听者可选择电话接听或拒绝;
·遇忙呼叫转移至语音信箱或外部电话及传呼机.
CDR/计费 系统
·实时CDR与计费;
·多个位段的CDR报表;
·实时信用金额控制;
·无限制的汇率设计;
·帐户备份;
·发票/支付的局部设置;
·借贷记录;
·所有报表和通信数据;
·可根据需要选择网络基础功能.
强有力的OA&M 特性 - VS 2000
·GUI 基本菜单的运作和配置;
·本地/远程维护;
·查询/监控状态;
·全屏信道状态显示;
·实时可编程报警;
·实时输入/出设备;
·执行报表;
·SNMP 支持.

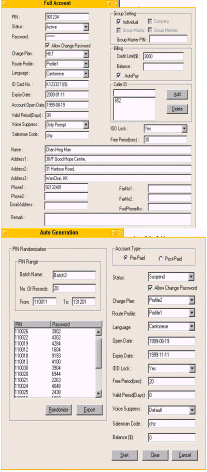

网络基础维护
Admin Level
feature included:
1. Pin Management
1.1 Add Accounts
1.2 Modify Customer Information
1.3 Modify Customer Balance
1.4 Browse CDR
1.5 Usage Summary
2. Account Management
2.1 Account History Summary
2.2 Suspend Account
2.3 View Account by Salesmancode
3. Web Login Management
3.1 Adding Login User
3.3 Modify Password
3.4 Salesman management
4. View Log
Sales Level
Sales have features 1.1 ~1.5 and 3.3
Wholesale & Calling Card Solutions
VS 2000 通过一个NMS交换平台为用户提供可靠的Tandem, Prepaid and Postpaid 等方案，确保产品的稳定性和扩展性。它还提供多项选择，以防止系统单一点输入失败。
同时VS2000电话卡的热交换功能具有很强的实用性，以及我们还将把服务中断的可能性减少的最低。
对于唯一的一个底盘,它能处理由192 T1/E1增加至1,000 这样的范围。因此，当多个底盘层叠在一起并通过一个光连接通道输出时，VS2000软件的可靠性能和可升级的NMS硬件性能，都能为大、中型语音网络工作。
技术参数
系统特点
·T1和 E1 网络接点oA-law 与/或MU-law的转换;
·组群中任何主干数字/通信频道共存;
·交换分割功能;
·系统稳定性 - 99.99;
·可从48个端口升级至30000个端口，甚至更多;
·在1跨度范围内增加升级.
信令协议 ( 所有配置对在国内作业或私有企业都为变量 )
SS7-ISUP (ITU and ANSI), SS7-TUP (ITU and ANSI), China No. 7 TUP, ISDN-PRI,
MFR1, MFCR2/CAS, DTMF, MF, DID
系统任意性
·No Single Point of Failure;
·N+1 DSP Load Sharing;
·1+1 SS7 Active Standby;
·Host Protection;
·Dual CPU Active Standby;
·Raid 5 Hard disk controller (hot swappable);
·Power Supply Load Sharing, Dual Power Feeds.
通天易数码有限公司供稿 CTI论坛编辑
