大唐高鸿建设河北广宗县供电公司IP语音通讯系统

2010/03/08

一、项目背景及现状

　　河北广宗县电力信息网由下辖的广宗县局、供电所、变电所各单位之间的本地网组成，以县局为中心提供基本数据业务交换功能，并通过县局三层交换机完成到外网的访问。话音业务独立于数据业务，县局和变电所、供电所之间采用直连光纤，且由于地理位置分散、用户量少等，各地的语音网没有有效统一控制管理。

　　根据广宗电力公司情况大唐高鸿提出在电力公司现有的网络建立IP语音系统，使各供电所、县局间的语音服务运营在现有完善的IP网络上，实现“语音、数据等业务融合”的先进网络，通过县局对全县各单位电话系统统一控制管理。

二、项目需求

　　该系统要求实现以下目标：

通过IP语言通信系统替代原有PBX交换机；

下面变电所的号码统一通过县局移动放号；

县局、变电所之间拨打电话通过内部信息网交换；

提供详细的通讯记录、计费统计；

满足广宗县局、变电所之间的电话会议要求；

通过县局对下面变电所电话统一控制管理。

三、方案设计概述

　　本方案主要阐述了如何在广宗县供电公司电力信息网的基础上，通过IP语音设备构建基于软交换技术的VoIP业务系统，为广宗县局、供电所提供IP电话业务，并将广宗县供电公司现有的IP数据网络提升为集数据业务与语音业务于一体的综合网络。

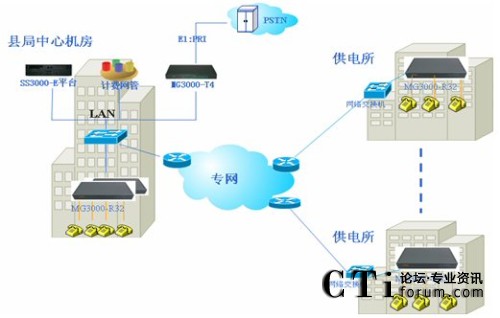

　　县局

　　在广宗县局机房部署软交换核心设备，包括软交换平台（SS3000-E）、中继网关(MG3000-T4)、接入网关（MG3000-R32）。

　　SS3000-E软交换平台是整个系统的核心，负责执行用户认证、地址翻译、呼叫控制等功能。SS3000-E具备完善的冗余备份机制，保证业务提供的连续性。SS3000-E提供系统设备及业务的管理、监测、控制、统计、路由转发等功能。

　　数字中继网关MG3000-T4，通过数字中继线路和移动运营商拉过来的E1线路对接，实现IP语音网和运营商网的互联互通，且广宗县电力公司的号码资源都是通过该中继转发到软交换平台，再分发到下面具体用户。
接入网关（MG3000-R32），县局的用户电话通过MG3000-R32来解决，MG3000-R32单个提供32个用户接入，在IP侧提供以太网口接入单位局域网。

　　10个供电所

　　10个供电所部署MG3000-R32接入网关，每个供电所提供1台设备，支持32部电话接入。

四、实现效果

实现县局电、10个供电所之间拨打电话“零”话费；

县局、10个供电所之间发送传真免费；

县局、10个供电所之间直接拨打内部小号就实现通信；

全县各单位的电话统一管理、配置维护；

下面各供电所号码通过县局运营商统一放号；

实现电话会议功能，全县各单位之间通过现有系统就可实现免费开会功能；

系统提供语音信箱、一号通、呼叫转移、呼叫等待、彩铃等增值业务功能。

通过县局就可以查看管理所有通话的呼叫记录、通讯费用。
