冀东油田视频会议系统建设方案
2008/03/12
一、客户背景
中国石油冀东油田公司是中国石油天然气股份有限公司的地区公司,集油气勘探、开发、科研、集输、销售为一体,作业区域横跨唐山、秦皇岛两市。公司总部坐落于唐山市,下设16个二级单位(分公司)、3个直属采油作业区、15个机关处室、7个直属机构、5个国有控股公司、5个集体控股公司。为了与中石油总部视频会议系统互连互通,冀东油田采用了杭州华三通信技术有限公司(以下简称"H3C")的视频会议系统来实现交互式会议、远程培训等功能。
二、客户需求
由于采油业的特殊性,各作业单位分布在不同的采油点,相互之间相距较远。采油厂每天的例会以及每次培训,都会有大量的人奔波于各作业单位与办公楼之间,耗费了大量的时间与精力。因此,如何有效缩减相关成本,提升效率,成了采油厂进一步提升自身竞争力的重要方向。
视频会议系统是通过网络通信技术来实现的虚拟会议,使在地理上分散的用户可以共聚一处,通过视频、声音、数据等多种方式交流信息,支持人们远距离进行实时信息交流与共享、开展协同工作的应用系统。因此,视频会议极大的方便了协作成员之间真实、直观的交流,对于远程视频会议和培训等有着举足轻重的作用。
在视频会议中,要考虑到,当集团召开全体会议时,可以通过MCU级联的方式,方便的与总部实现交互式会议。同时,应与VOIP语音、前方工作队监控系统融合在一起,达到整体协调高效的工作。
因此,该视频会议系统应该是一个技术先进、成熟可靠、性能优秀、扩展灵活、标准开放的系统,并且能够综合考虑到该系统的中长期发展计划,在网络结构、网络应用、网络管理、系统性能等各个方面适应未来视频会议和多媒体应用的发展,最大程度地保护已有的投资。
三、解决方案
1.总体建设目标
此期冀东油田视频会议,按照32个会场的规模进行设计,提供高清视频会议终端和软视频会议终端,方便油田在不通环境中应用,如:会议室采用高清会议终端、桌面采用软视频会议终端,建成后的视频会议系统应符合上述设计原则,达到综合性价比最优。
(1)系统配置
为构成冀东油田视频会议系统,在中心会场配置1台ME5000。ME5000可通过模块叠加,扩展到更大规模容量,并支持最高4M的高清终端接入。ME5000系列MCU内置16画面分屏显示,并可提供语音激励模式、导演模式、主席模式、连续出席模式等多种会议模式,从而为用户在会议的调度和控制管理上提供极大的方便。ME5000的具体信息可参见产品说明。
在主会场,分会场的会议室配备H3C高清视讯终端MG6060。H3C MG6060终端支持H.263、H.264等视频编解码协议,并采用了专有的视频前、后处理技术,使得图像质量大大提升,在周围环境光照较差或者会场颜色搭配不甚和谐的情况下,仍旧能够得到清晰、自然的图像。视频功能主要特色功能包括动态4CIF高清图像、H.239双视频流传送、画中画(PIP)、双屏显示、分屏显示、VGA输入、VGA输出、桌面传送、图像屏蔽、图像参数调整等。有关H3C
MG6060终端的详细信息参考附录中的产品说明。
TopView桌面视讯终端软件是H3C 技术有限公司最新推出的一款软件视讯终端,遵循标准的H.323协议流程,与其它H.323设备GK、MCU和终端配合,可以加入MCU召开的视频会议,聆听会议发言、观看图像。同时与其附带的DSU(数据交换单元)配合,在召开视频会议同时进行应用程序共享、即时消息等数据协作。
- 设备名称 设备型号 数量 地点
- MCU ME5000-32 1 中心机房
- 终端 MG6060 32 各会议室
- 终端 TopView 待定 办公桌面

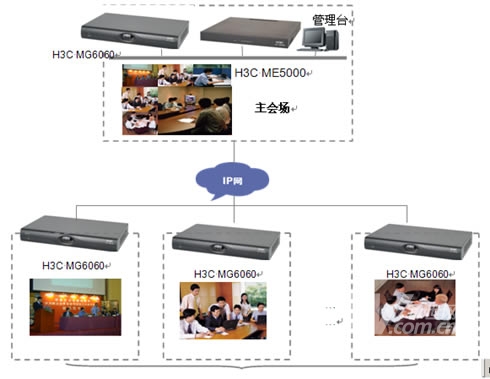

(2)系统组网图
(3)系统配置说明
a.多点控制单元- H3C ME5000
H3C ME5000多媒体服务器是H3C 于2006年推出的最新款视频会议MCU产品,产品特性包括多达16画面的多画面切分切换控制、中文字幕功能,更具备H.264视频编解码的多分屏使多分屏画面更加清晰。整个产品采用先进的工艺流程制作完成,性能卓越,稳定,突出强调视频会议实时、稳定、安全、流畅召开等特点。
H3C ME5000多媒体服务器的优越性具体表现在:
独创特性
双机热备:H3C ME5000支持MCU双机热备技术的使用,完善地解决了视频会议召开的过程中,不可避免的会出现因意外情况造成工作中的MCU不能正常运行的现象。
独特的二级互控级联方式,与无限级的简单级联方式:在简单级联模式下可以与任何符合H.323协议的MCU进行级联。
设计特性
外观典雅:黑色面板和机身,外观典雅,尽显会议室豪华气氛
体积小巧:标准19英寸1U硬件设备,可上机架。
性能稳定:满足7×24小时不间断运行需求,MTBF大于120,000小时。
安全可靠:标准硬件集成、嵌入式操作系统结构,系统稳定可靠,无病毒感染之忧。
界面友好:操作界面秉承一贯的简约风格,界面友好,无专业技术背景也能顺利学会操作。
操作简单:全中文浏览器界面,能通过网络对设备进行远程管理,机房操作不再是必需。一键式群邀的会议召集方式方便快捷。
应用特性
兼容性强:完全兼容各种品牌的H.323标准的MCU、视频终端。
多种级联方式:业内独创的互控级联功能,支持无限级级联功能。
出色的网络适应性:多网口多路由技术实现跨接多个网段。
先进的加密技术:多角色管理模式,多级密码保护使系统维护安全无忧;支持终端的管理权限,实现更加科学合理的使用终端资源;支持模板的权限管理,实现了模板的高效科学管理。
内置GK:ME5000内置GK可以实现网段管理,借此功能可以实现网段限制与网段带宽限制
功能特性
1)基本功能
- 最大会议呼叫带宽支持4M。
- 支持ITU-T最新视频标准H.264。
- 支持CIF、4CIF和XGA的视频格式。
- 支持G.711U/A,G.722,G.728音频标准。
多分屏功能:单台MCU最大支持16分屏
- 支持2,3,4,5+1,3+4,7+1,9,8+2,12+1,16,画中画多种动态分屏切换。
- 支持H.264下的四分屏。
- 中文会场名称,滚动中文字幕
- 支持静态及动态字幕,方便用户即时信息的传递。
- 支持会场名称显示,方便用户辨别不同会场。
2)会议控制功能
- 远程摄像头控制功能(FECC)。
- 自动断线重邀。
- 支持召开混速会议。
- 智能全路混音功能。
- 支持八组会议,实现多用户,多角色。
- 支持导演模式,主席模式,语音激励模式,连续出席等多种会议控制模式。
- 会议模板、预约会议、即时会议等多种会议召集方式,随心选择。
- 多分屏模式下任一分屏中的显示会场支持手动控制、语音激励和会场轮巡三种选择方式。
- 主会场轮巡功能,实时浏览各个分会场场景。
- 广播者轮巡功能,实现各个会场轮流发言。
- 集中与分路静音控制功能,屏蔽不必讨论的会场声音进入,减少噪音。
3)数据功能
4)组播功能
- 以组播方式将会议实况进行网络直播,用户可实时接收会议信息。
5)支持语音终端加入

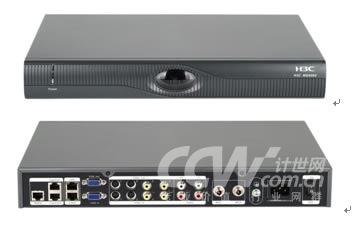

b.主会场分体式终端 H3C MG6060
H3C MG6060多媒体网关是H3C公司推出的新一代高性价比分体式视讯终端,同时支持H.323和SIP协议,支持H.263/H.264编码技术和4CIF高清晰图像分辨率,最高可以提供4M会议带宽,为用户提供DVD画质的高清晰图像。
产品特点:
1.支持H.323/SIP双协议栈
a.支持H.323协议
MG6060完全兼容H.323 V4框架协议,可以实现和标准的H.323设备配合组网和互连互通,支持基于H.323的所有应用(点对点呼叫、多点会议)。
b.支持SIP协议
MG6060完全兼容SIP 2.0协议,可以和标准SIP设备实现互连互通。支持基于SIP的基础语音、视频通话(点对点、多点)业务。
2.高品质的图像
a.图像清晰流畅
MG6060采用自主开发的高性能图像编解码技术,支持H.261/H.263/H.264编解码协议,同时支持CIF和4CIF两种图像格式。在满足用户对低带宽下高质量视频需求同时还提供了4Mbps会议速率。
b.图像参数可调
MG6060支持输出图像参数调整,包括亮度、色度、对比度、饱和度等参数,用户可以根据自己喜好和实际环境进行调整。
c.多种显示模式
MG6060支持多种图像显示模式,通过单键可以切换分别显示本端图像、远端图像、PIP(画中画)以及双屏功能。可以通过PIP功能同时观看远端和本端活动图像,画中画具有四个可选位置,可手动调整。
d.支持快速的图像屏蔽功能
MG6060支持快速屏蔽图像特性,MG6060可以通过单捷按钮迅速屏蔽本端的图像,有效的保护用户隐私。
3.清晰的语音
a.清晰音质
MG6060支持G.711(A律和?律)、G.728、和G.723.1音频编解码协议以及业界先进G.722宽带语音编解码,包括支持VAD静音压缩、CNG(舒适噪声生成)、丢包隐藏等特性。另外,支持AEC回声抵消高级特性以及AGC自动增益调整,具有优质的音频效果。
b.唇音同步特性
由于IP网络中固有的特征,诸如较大而不确定的时延、抖动和数据丢失,对唇音同步的影响很大,使得唇音同步的机制更加复杂。MG6060在唇音同步方面能够适应网络情况对唇音同步提出的要求,保证提供可接受的语音和图像同步要求。
4.H239双流
支持H.239双流协议,可以同时传递两路视频流,第一视频流传送会场声音和与会者,第二视频流使用VGA接口传送计算机桌面、POWERPOINT幻灯片等图像从而实现人物和内容同步;丰富的视频输入/输出接口使得第二视频流还可以支持支持S-Vedio以及RCA输入从而为用户提供更加灵活的会议方式。支持两路都使用H.264编码。
5.丰富的管理和使用配置
a.灵活的配置功能
MG6060可以分别通过红外遥控器、WEB界面进行配置,配置内容主要包括性能与功能选择,以及应用参数的设置。
音频,视频的应用参数设置:能力优先级、帧率、图像大小、图像制式、回声抵消、静音压缩等。
网络模式设置:固定IP配置、动态IP配置、ADSL接入配置、GK配置、SIP代理服务器配置、 NTP配置、
QoS配置、带宽配置。
基本信息设置:包括时间、终端名称、访问口令等。
个性设置:隐私图像、开机界面设置等。
会议控制:申请主席,广播轮询,主场轮询等。
b.大容量地址簿
MG6060的内置地址本支持200条地址记录,极大方便用户日常的会议呼叫操作;同时支持地址本导入导出,用户可以轻松实现地址本的输入和共享。
c.通话记录
MG6060提供通话历史记录功能,支持达100条呼叫记录容量,记录未接、已接和呼叫的历史。支持由通话记录发起呼叫、以及通话地址保存到地址本。
d.支持批量配置处理和自动升级功能,便于快速部署。
E.具有终端会控功能
6.组网灵活、高性价比
a.多种接入模式
MG6060支持多种网络接入模式,包括LAN接入(固定IP地址、DHCP动态IP获取)、ADSL接入Internet(支持PPPoE和DHCP动态IP地址获取)。
b.丰富音视频接口
支持S-Video, RCA、VGA视频输入/输出接口以及MIC、RCA音频输入/输出接口口,能够最大的满足客户不同环境下的音视输入/输出需求。
c.良好的互通性
MG6060同时支持H.323协议与SIP协议,并具有良好的互通性,与MCU、GK、语音网关、SIP服务器等各类设备可实现灵活的组网。
d.IP网抗丢包能力
MG6060采用独有的QoS技术,以保证在IP网络丢包情况下,音视频报文可以被网络设备识别并优先转发,从而保证通信质量和音视频效果。
7.丰富的维护管理功能
从方便客户应用和便于维护角度,MG6060提供了丰富的维护管理功能,这些功能使得可以迅速的定位和解决问题。
a.状态指示灯
MG6060前面板提供电源指示灯,后面板提供网络状态指示灯,黄绿双色指示不同工作状态。
b.用户界面中丰富的状态显示
MG6060用户界面提供了丰富的状态显示, 可显示当前的网络连接状态、音频输入输出状态、服务器连接状态的图标,提供注册状态、网络连接、版本信息、通话统计等状态信息,方便用户使用。
c.内置环回功能
提供本机视频环回、本地音频环回、本地网络环回测试。
d.内置测试信号
提供发声测试。
e.IP网络检测(内置ping功能)
MG6060内置了ping功能,用户可以不通过外置的PC,直接测试网络的状态。
f.升级功能
MG6060同时支持手动升级和自动升级功能,用户可以根据配置项目使能自动升级功能,当设备上电后可以自动到服务器查询是否有版本需要更新,并判断下载。
g.支持事件日志记录服务器
根据级别用户可以设置1~7级不同的日志服务,MG6060可以将日志信息发送到日志服务器保存,方便后继查询。

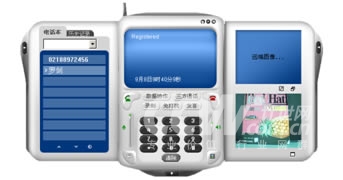

c.软视频会议终端 H3C TopView
TopView桌面视讯终端软件是H3C 技术有限公司最新推出的一款软件视讯终端,遵循标准的H.323协议流程,与其它H.323设备GK、MCU和终端配合,可以加入MCU召开的视频会议,聆听会议发言、观看图像。同时与其附带的DSU(数据交换单元)配合,在召开视频会议同时进行应用程序共享、即时消息等数据协作。
产品特点:
1)丰富的业务能力
TopView提供多种业务,满足用户需求的多样化包括:
- 支持点对点远程视频通信,适合亲情可视通话、远程会晤等,业务实现方式非常简单;
- 支持多点会议,适合远程会议等应用;
- 支持数据会议业务,能够提供在线交谈、文字消息、应用共享等数据业务。
2)友好的用户操作方式
TopView提供友好的完全图形化的操作界面和完善的联机帮助。人性化的界面设计消除了操作使用者和科技之间的距离,使用户感受到亲切友善。完善的在线帮助方便用户学习产品,协助用户完成操作任务,排除日常出现的疑难问题。
3)灵活的三方通话功能
TopView在不需要MCU参与的情况下可以自行组织三方会议,增加TopView会议功能的灵活度,节省会议网络资源。
4)强大的通话录音和播放功能
TopView提供完善的录音功能,用户可以在通话过程中,随时启动录音,录制远端和本端的声音,在本地硬盘上完整的保存通话内容。启动录音功能后,用户可根据需要随时停止录音。TopView提供录音文件管理功能,用户可以随时查看、播放、删除录音文件。
5)支持隐私画面发送
TopView支持隐私画面发送,也就是TopView可以向远端发送静态一幅图片而不发送本地活动画面,保护TopView与会者的图象隐私。
6)良好的兼容性
TopView是一款标准的H.323终端,可以和任何标准的第三方终端互通,包括大型会议室型终端、电话式终端等。实现应用者在办公室或家里加入大型的电视电话会议的梦想。
2.组网应用:
1)三方通话

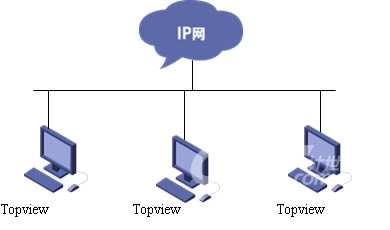

组网图如下:
三方通话组网图
TopView支持三方通话,且不占用MCU资源,在三方通话过程中同时支持数据协作功能;本组网场景非常适合于日常小范围内进行工作与问题讨论。
2) 和MCU配合组网

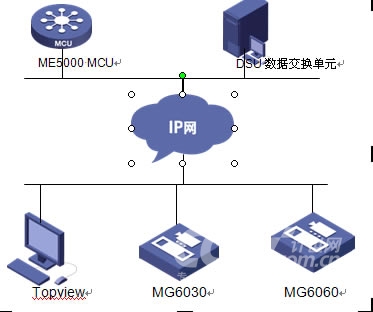

组网图如下:
与MCU协作组网
TopView与ME5000配合支持标准的H.323视讯会议,同时与其附带的DSU配合可以在会议中自动开启数据协作功能,实现视频、语音、数据的融合。TopView具有高度的性价比,移动方便灵活,适合在ME5000任何一级网络开展业务。
四、系统功能及应用
1.点对点远程会议
用于冀东油田各级领导、各部门领导之间的会议,这是冀东油田视频会议系统的主要会议方式之一。如:油田领导听取各部门、各下属单位领导的工作汇报,使冀东油田领导能够对重大事件作出最快的了解、处理。
各部门、各下属单位之间的点对点的工作交流会议。如:对某个重要活动情况进行通报、对地域性的规划活动进行部署等。该功能同时适用于作为远程工作安排和远程工作讨论的手段。如重大活动中的重大问题的处理,各级领导就可以通过本系统进行远程汇报、交流、处理等。在会场使用遥控器直接呼叫对方的号码(或从电话本选择呼叫)即可,无需其他人协助,如果呼叫不成功,根据反馈的提示信息(类似于对方忙等),用户做少许操作即可完成呼通进行视频通信。
2.多组会议同时召开
本方案推荐使用的MCU能够支持多组会议同时召开,在实际应用中,企业内部不同的子公司之间或部门之间需召开不同的视频会议,相互之间不能有干扰,本方案MCU完善的解决了这一问题:
同一H3C ME5000中能够支持同时召开8组多点会议,可以配置多个会议模板,包括会议的模式、传输速率、音视频算法等,这样每次启动相同配置的会议时,无须重新进行配置,而是从会议模板中直接启动符合要求的会议即可。
可以配置多个与会者模板,这样在定义每个会议里的参加者时,可以直接从与会者模板中调用,减少了配置会议的负担。会议模板和与会者模板可以储存在H3C
ME5000内置数据库中。
可以预置(预约、预定)会议。预置的会议和与会者储存在H3C ME5000的数据库中。极大满足了用户的需求。
3.多画面会议
系统提供了2、3、4、5+1、3+4、7+1、9、8+2、12+1,16分屏等多画面显示功能,其中的每个子画面可以随意选择,也可以随意设置某个分会场在多画面中的位置,某个子画面可以轮巡,也可以通过语音激励切换。在会议进行中,各种分屏模式可实时切换,随时将画面显示切换为所需要的分屏模式,不会造成断会等不良情况。
其中每个画面有三种选择模式:可以显示某个特定会场;可以设置各个会场轮巡,也可以通过语音激励切换会场。举例如下:
在三分屏模式下我们将上面居中的画面设置为手动切换,设成主会场的画面;将左下角的画面设置为语音激励,则发言会场的画面将出现在左角;将右下角的画面设置为自动轮巡,则其余的各会场将按系统设定的时间进行轮巡,其余的分会场画面将逐个显示在右下角。在会议进行中,各种分屏模式可实时切换,随时将画面显示切换为所需要的分屏模式,不会造成断会等不良情况。
4.双流会议
双视频流传输是指同时传输两路动态视频到各分会场:双流是指分会场能够将本会场的两路视频同时传输到MCU上,MCU 能够将两路视频同时传输到各分会场。ME5000是业界在MCU
上实现双视频流技术质量最好、兼容性最好并且稳定性最好的厂家之一。通过MCU 可以将任意会议终端第二路视频传输到其他会场,适用于在开会的同时,对文件、图片讲解,使会议更加生动,内容更加丰富。
在双视频流传输中,第二路流可以是PC 画面、DVD 动态画面、幻灯片、辅助摄像头或电子白板等,在传输PC 画面时,能够支持最高XGA(1024*768)分辨率。
下面是第二路流是PC画面的情况,分会场采用3台显示设备同时显示看到的效果:
采用3台显示设备的会场双流显示效果
对于很多分会场通常只有1台显示设备的情况,H3C公司的视讯终端提供在1台显示设备上同时显示"远端的会场图像+远端胶片+本地会场图像",显示模式可通过终端遥控器灵活选择:远端图像、远端胶片、远端图像+远端胶片、,实际显示效果如下图所示:
在一台显示设备上显示远端图像+远端胶片
下面是第二路流是动态图象的情况,
5.多种会议模式
具有多种会议控制方式:主席控制、导演控制、语音激励、自动轮巡等控制方式。本方案推荐使用的MCU可以实现主会场单独选择观看任意分会场图像,而不改变分会场所看的图像。
6.图像轮巡功能
ME5000 支持主会场轮巡、广播轮巡功能、定制轮巡功能:
主场轮巡:主会场可以轮巡观看分会场的图像,这样会议主席可以随时了解各个分会场的情况,以便控制会议进度和维持会场气氛。
广播轮巡:所有会场一起轮巡观看各个会场的图像,充分调动各个会场的积极性,更好的调节会议气氛。
定制轮巡:对参加会议的会场进行筛选,将不参加轮巡的会场排除在外。
7.会议控制功能
ME5000提供完善的会议控制功能,包括指定/取消主席、申请发言、字幕设置、广播会场、多分屏设置、多分屏轮巡、会场静音、会场闭音、添加会场、删除会场、呼叫会场、挂断会场、会议召集、结束会议、掉线重邀、会议结束提前通知、群邀上线、主场轮巡、广播轮巡、终端控制等等。
8.终端掉线重邀
当遇到开会过程中终端掉线的现象时,为节省会议重组时间,免去逐个重邀终端的麻烦,可以使用手动群邀方式使掉线的所有终端重新加入会议;或者也可以使用自动群邀终端上线功能,即每隔一个固定时间,MCU会重新邀请一次所有终端上线,避免了由于管理员没有及时发现,而造成的分会场脱离会议的情况,保证了会议的顺利进行,同时可以节省更多的宝贵时间并能简化会议管理员的操作。
9.全路混音及闭音
为了增加发言会场与其它会场的互动性,即使发言会场及时听到其它会场对演讲内容的反馈,也为了所有会场能够对发言的内容进行讨论,MCU必须支持全路混音。但是大部分MCU都只能支持到4路或者8路混音,而本方案推荐使用的MCU能够实现全路混音,即所有接入会议的终端都可以参加混音。
当终端不支持申请发言功能时,如果系统采用全路混音的方式,还能使所有分会场的与会人员可以通过语音通知会议主席要求发言,这样大大节省了申请发言的操作时间,同时使电视会议更人性化。
而有时为了避免全路混音带来的声音嘈杂等现象,可以利用麦克风闭音或音响闭音功能来屏蔽掉某些会场的声音:麦克风闭音可使受控会场的声音无法传输出来;音响闭音则使该会场无法听见声音,以满足用户在会议过程中的各种需求。
10.简体中文界面
本方案推荐使用的MCU提供了多种语言管理界面,用户根据自己的需求可选择中文简体、中文繁体和英文管理界面。
能将所有不支持中文的终端名称在会议管理界面中显示中文名称,方便会议管理员和会议主席维护和操作会议。同时将在线人员和离线人员分离,这样方便会议管理员和会议主席检查哪些终端在线和哪些终端离线。
