iSX4000 通用业务平台
－开展电信增值业务的最佳平台

2005/04/12

典型应用

iSX4000 智能业务交换机

iSX4000 是一款高密度，小体积 (1U)的交换机，可同时提供多达64路E1/T1/J1 PCM中继接口和1920路VoIP端口， 交换机同时提供了强大的DSP处理能力， 包括最多可提供4096路多功能DSP资源通道， 和最多768路G3 FAX资源通道，其中每一路多功能DSP资源通道都是全功能通道，能同时提供回声消除EC、自动电平控制ALC、自动增益控制AGC、 自动噪音消减ANR、语音能量检测VAD、可编程信号音发生和检测、语音提示音播放、多方会议
、ADPCM压缩和解压、ADPCM录放音、流式录放音等。 所有 E1/T1/J1中继、VoIP端口和DSP资源、FAX资源都能根据用户的需求很容易的从小容量扩展到大容量。
iSX4000 支持大多数PSTN网和VoIP网的呼叫控制信令，包括ISDN-PRI、SS7、 H.323、SIP、MGCP和H.248，并且支持大多数的变种， 这让iSX4000 非常适合在国际环境中使用。一个iSX4000交换节点可同时运行4种不同的信令。 　　 对iSX4000交换机的控制是通过一台运行主控模块软件的主机实现的，所有控制命令通过主机和交换机之间的以太网传递。主机运行的任务包括系统配置和管理、呼叫控制、媒体网关控制和媒体资源管理等。 　　 应用程序通过TCP/IP和主机上的主控模块通信， 从而允许用户既可以在主机上运行应用程序，也可以在一台独立的应用服务器上运行应用程序。 应用程序和主机的逻辑分离让用户可以随时增加业务，而不必中断系统运行， 同时用户还能够通过增加应用服务器的方式提高整个系统的业务处理能力， 并且提高了系统的冗余备份能力。 　　 录放音设备（Play & Record Device (PRD)） 是用于配合iSX4000实现动态录放音功能的专用服务器， 他运行PRD模块软件。对于小系统， PRD 模块也可以运行在主机上。PRD 模块通过TCP/IP和iSX4000上的DSP资源板通信， 传送录放音数据。PRD 采用了先进的专有技术，以确保平滑的语音数据传送，避免在多路同时录放音时发生拥塞。 PRD除了能够实现本地硬盘文件的录放， 还能够支持流式录放音，流式录放音非常适合需要实时对语音数据进行处理的应用，例如TTS和ASR。	上图显示了iSX4000 UAP 的软件逻辑体系

　　 下图显示了一个小容量iSX4000 UAP系统，该系统由一台iSX4000 交换机和一台主机服务器构成，主机上运行所有的软件，包括主控软件、用户应用程序和 PRD 软件。系统可同时提供最多1984 路PSTN端口和1920路VoIP端口的接入能力。

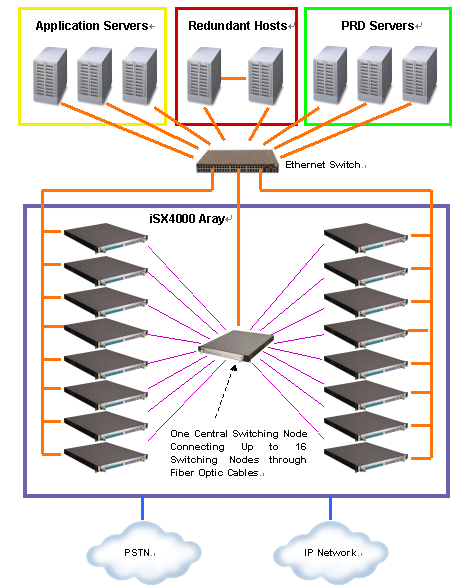

　　 下图显示了一个大容量iSX4000 UAP系统，该系统由两台互为冗余备份的主机、三台应用服务器、三台PRD服务器和一个由16台iSX4000交换机和一台中央交换节点构成的iSX4000阵列构成。交换阵列的16台iSX4000交换机通过光纤和中央交换节点连接。中央交换节点提供系统跨节点交换能力。系统可同时提供最多31744 路PSTN端口和30720路VoIP端口的接入能力。

iSX4000 UAP 的优势

高密度、高性能

• 单节点可提供最多64路PCM中继，每路中继可动态配置成E1/T1/J1
• 单节点可提供最多1920 路VoIP端口
• 单节点可提供最多4096路多功能DSP资源通道
• 单节点可提供最多768路 FAX 收发资源
• 通过光纤连接最多16个结点，可构造成系统容量最大为60,000话路的单一系统
• 同时支持ISDN-PRI、SS7信令和H.323、SIP、MGCP、H.248协议，可同时连接PSTN和VoIP网络
• 单一节点可同时支持4种信令板
• 每一块SS7信令板可同时支持4种SS7变种标准
• 每一块SS7信令板可同时配置4个OPC点码


高可靠性

• 所有大板支持热插拔
• 支持冗余–48VDC 外部电源
• 先进的 STAR-NET? 技术避免单点故障，当出现局部故障时，对系统整体影响减到最小
• 提供4个专用的信令板插槽,支持ISND-PRI和SS7信令板冗余备份, 比传统的all-in-one Compact-PCI语音板具有更高的可靠性
• 节点间光纤互连提供冗余备份
• 中央交换节点支持交换板冗余备份
• 支持主机冗余备份
• 支持多个应用服务器，从而帮助系统提供应用的冗余备份
• 支持多个PRD服务器，从而帮助系统提供PRD的冗余备份

优秀的可扩展性

• 单节点（1U）内
  · 从48～1984路PSTN端口
  · 从24～1920路VoIP端口
  · 从12～768路FAX资源
  · 从64～4096路多功能DSP资源
• 通过光纤连接最多16个交换结点，可构造成系统容量为4,000～60,000话路的单一系统
• 支持任意数量的应用和应用服务器
• 支持任意数量的PRD录放音服务器

出众的灵活性

• 每路中继可以独立通过软件设置成E1/T1/J1模式
• 每路中继可以动态使能或禁止
• 每路中继的信令可以动态配置
• 每路中继的D通道都可以单独配置成不同的PRI变种标准
• 每路PSTN或VoIP端口可以配置成A-law或u-law
• 每路VoIP端口可以动态选择编解码格式
• 每路VoIP端口可以动态选择RTP打包的大小
• 所有板支持固件在线升级
• 所有板支持License在线升级
• 支持在线增加交换节点实现系统扩容
• 支持在线增加PRD服务器实现系统扩容
• 支持在线增加应用和应用服务器实现系统扩容
• 系统所有媒体资源都可由应用程序支配和管理
• 系统所有呼叫流程都可由应用程序控制和管理
• 会议功能支持灵活的MASK操作，可以轻松实现灵活的会议控制
• 支持所有流行商用操作系统，包括 SUN Solaris、 Windows2000 和 Linux
• 支持无主机应用，例如高密度VoIP网关和媒体服务器


易用性

• ISX4000 1U交换节点设计简洁，非常易用
• 方便易用的OAM工具让 iSX4000 UAP 配置维护非常轻松，系统支持远程维护
• 仿Dialogic 风格API，同时比Dialogic API更易用，提供同步和异步控制方式，方便系统开发和移植
• Global Call呼叫控制API, 隐藏了呼叫信令交互细节，让程序员不必理会具体信令细节，一组Global Call API同时适用于PSTN和VoIP呼叫控制
• 多功能DSP资源板的每路资源都是全功能资源，不像其他平台供应商采用DSP池方式每个DSP芯片只提供一两种功能，这种全功能资源让用户编程非常方便
• PRD同时支持易用的文件录放音和流式录放音功能
• 易用的流式录放音功能直接支持TTS和ASR实时应用

系统数据

电气参数

　　电源需求

• -40 V DC ～ -60 V DC，最大5A
• 功耗 – 低于250W
• 支持外部冗余电源

  安规
• US: UL60950 (2000)
• Europe: EN 60950 (2000)
• International: IEC60950 (1999)

  EMC
• FCC 47 CFR Part 15, Subpart B:1999 (Class A)
• EN55022:1998 for Class A
• EN55024:1998

  环境
• 工作温度: 0 to +50C
• 存储温度: -40 to +70C
• 工作湿度: 5% to 85% non-condensing
• 存储湿度: 95% at +40C

机械参数

外观
• 高- 44.3 mm (1U)
• 宽 - 443.0 mm
• 深 - 531.8 mm

  板卡插槽
• 母板槽位 － 2个
• 后I/O板槽位 － 1个
• 信令板槽位 － 4 个

  重量
• 10 kg (满配置机箱)

  连接器
• 4个 SCSI-3 68 脚连接器用于E1/T1/J1中继引线
• 4个 10/100Mbs 以太网连接器用于主控、PRD录放音和VoIP.
• 1个 Console口用于系统初始参数配置
• 1 个BITS参考时钟输入端口
• 1 个BITS级联输出端口

媒体层参数

IP 中继接口

■单节点24 ～ 1920 路VoIP通道，允许按24路递增

■每路VoIP通道提供以下所有功能：

• 语音编解码
  · G.729 A CS-ACELP 8 kbps
  · G.723.1 MP-MLQ 6.3 kbps
  · ACELP 5.3 kbps
  · G.726 / G.727 ADPCM 16-40 kbps
  · G.711 PCM (μ/A-law) 64 kbps
  · L8 (线性 PCM )
  · GSM 6.10 FR 13.2 kbps
• 支持FAX转发， 2.4 ～ 14.4kbps，符合T.38 规范，或自动切换到PCM
• 支持最高V.92 速率modem，自动切换到PCM
• 自动识别和区分语音/传真/数据信号
• 回声消除，符合G.168-2000 规范，32 msec、64msec、128mesc尾音可选
• 语音能量检测
• 舒适噪音发生
• Caller ID 检测和发生，包括BellCore Type 1&2、ETSI Type 1&2和NTT 号码显示
• 语音带内信号检测和发生，包括DTMF(TIA464B)、 MFR1、MFR2、AC15、SS4、SS5、用户定义信号音和呼叫进程音
• 支持RTP/RTCP (RFC1889, 1890,2198 and 2833)
• 输入/输出增益控制 -31dB ~ +31dB，1.0dB递增
• 支持语音编解码算法实时切换
• 支持语音RTP包大小实时控制
• 支持静音压缩
• 支持QOS


数字中继接口

■单节点2 ～ 64 路PCM中继，允许按2路递增
■ 每路中继可以独立通过软件设置成E1/T1/J1模式，无须硬件跳线
■ 所有64路中继的状态都能通过母板面板上的LED指示灯实时显示
■ 支持短线和长线应用
■ 接收灵敏度自动调节，防止过流冲击
■ 发送器50mA 短路限制，保护接口器件
■ 回路时钟提取电路内置抖动消除功能
■ T1/J1

• 祯格式：D4 (SLC-96) 和 ESF, 对于J1特别支持CRC6 和 Yellow Alarm
• 线路编码：B8ZS、AMI
• 线路阻抗：100 ohms双绞线

■ E1

• 祯格式：双祯、CRC4 多祯
• 线路编码：HDB3、AMI
• 线路阻抗：75ohms 同轴线、120 ohms 双绞线

■ 支持远端、本地和模拟自环，支持本地通道自环

DSP 资源

■单节点64 ～ 4096 路多功能DSP资源通道，允许按64通道递增
■ 单板提供64 ～ 256路多功能DSP资源通道，允许按64通道递增
■ 每一路DSP通道都是全功能通道，能同时提供以下所有功能：

• 语音质量增强功能，在各种环境下为所有应用提供的优化的音质
  · 回声消除
  　　　 .完全符合ITU G.168 2002 规范
  　　　 .支持电气和声学回声消除
  　　　 .128 ms尾音
  · 手动增益控制
  · ITU G.169 标准自动电平控制
  · 直流电平消除
  · 自动噪音消除

• 电话应用功能
  · 先进的用户可编程信号音检测
  · 用户可编程信号音发生
  · VAD语音能量检测功能，支持在嘈杂环境下检测
  · 大容量语音提示音播放，单板支持1000条
  · 会议功能
  　　　.每个会议支持多达256会议方
  　　　.单板支持会议数量不限
  　　　.会议单听方数不限
  　　　.支持灵活的接收屏蔽（MASK）
• 控制文件录放音和流式录放音
  · 支持G.711 和 ADPCM 48Kbps、32 Kbps、24 Kbps、16 Kbps 编码格式录放音
  · 通过以太网连接DSP和PRD服务器实现录放音
  · 流式录放音功能专为满足需要对录放音数据进行实时处理的应用，例如TTS和ASR

呼叫控制层

PSTN信令

ISDN-PRI

• 大容量
  ·SIG-PRI-32信令板提供32个D通道处理能力
  ·SIG-PRI-256信令板提供256个D通道处理能力
• 支持板级冗余备份
• ITU Q.921 LAPD链路层
• ITU Q.931 ISDN-PRI 呼叫控制层
• 每一路中继的D通道支持动态配置成不同的信令变种
• 用户侧：
  ·Euro-ISDN ETSI NET5 (French, German Delta, UK, China, Hong-Kong, and Korea)
  · Lucent 4ESS and 5ESS, Nortel DMS-100, Nortel DMS-250
• 网络侧：
  · Euro-ISDN ETSI NET5 (French, German Delta, UK, China, Hong-Kong, and Korea)
  · Lucent 4ESS and 5ESS, Nortel DMS-100, Nortel DMS-250
• 每一路中继可以动态配置成用户侧或者网络侧


ISUP

• 大容量
  · SIG-SS7-4信令板提供4个链路
  · SIG-SS7-256信令板提供256个链路
• 支持电路和协议栈的动态配置
• 支持容错冗余备份
• 支持大多数 ISUP 标准
  · ITU 88, ITU 92, ITU 97
  · Telcordia (formerly Bellcore)
  · ANSI 88, ANSI 92, ANSI 95
  · ITU, Q.767
  · Singapore Telecom
  · ISUP-S, Telecom of Italy
  · ETSIv2 and ETSIv3
  · FTZ
  · Russia
  · NTT (Japan variant)

VoIP 协议

H.323
支持以下标准：

• ITU H.323 version 4
  请参考VoIP应用指南以便了解更多的信息

SIP
支持以下标准：

• IETF RFC 2543 (bis-02), SIP: Session Initiation Protocol
  请参考VoIP应用指南以便了解更多的信息

MGCP
支持以下标准：

• IETF RFC 3435 (MGCP 1.0bis/2705bis)
• IETF RFC 2705 (MGCP 1.0)
  请参考VoIP应用指南以便了解更多的信息

H.248
支持以下标准：

• IETF RFC 3015 (MEGACO 1.0)
• ITU-T Recommendation H.248
  请参考VoIP应用指南以便了解更多的信息



毅航通信公司供稿 CTI论坛编辑
