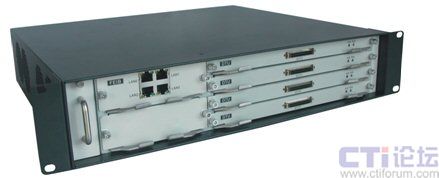

NuBiz™ TG5012

2009/02/10

电信级的高密度多功能VoIP网关设备

安装方便、使用灵活的IP网关解决方案

　　TG5012是为运营商、虚拟运营商以及行业用户专门设计和开发的一款电信级VoIP网关设备。TG5012作为中继网关设备，可直接应用于任何NGN网络或VoIP长途电话网络，完成PSTN/PLMN与NGN/VoIP网的媒体流和信令流的互通。

　　TG5012采用先进的技术、电信级的设计，保证了设备的高可靠性。系统使用成熟高性能的CPU和DSP，并使用嵌入式实时操作系统和高效的算法，具有优异的性能。设备支持支持资源板、接口板、业务板的负荷分担和互助。

　　TG5012采用模块化插板式设计，在2U高的机箱内集成了最多12E1/16T1接口及无收敛的DSP资源，并可根据容量大小配置不同数量的接口板和资源板，具有良好的可扩展性。

　　TG5012支持全面的协议处理，IP侧包括SIP、H.323协议，TDM侧支持PRI、SS7协议。设计独特的协议模板配置，经过长时间实际商用检验，确保了与各厂家设备对接时的兼容性。

　　除完成基本的信令流、媒体流的转换功能外，TG5012还支持更多的实用功能，包括内置号码变换、交互式语音应答（IVR）功能、卡号业务等，并支持RADIUS接口与计费系统一起完成后付费和预付费业务。

　　TG5012配置简单、维护方便，配套的网管系统可以提供网络级的维护，非常适用于批量的应用。同时配套使用的强大的信令跟踪工具，可以方便地完成网络故障的定位。

系统设计 

2U高19英寸一体化机箱，电信级设计

高性能CPU、FPGA、DSP等硬件芯片

专业嵌入式操作系统和分布式设计

支持BITS时钟

系统容量 

4路10/100Base-T接口

最大12路E1接口或16路T1接口

最大512路DSP资源

最大100路内置IVR资源

支持最多360路IP电话/200路IP传真

BHCA大于30K

业务功能

支持受控和端到端多种呼叫路由处理

支持主/被叫号码变换、内置IVR语音提示、卡号业务等增强功能

运营和维护 

支持WEB管理和远程集中网管

支持RADIUS计费认证接口

支持信令跟踪工具

主要性能指标

　　物理指标 

机框尺寸：428mm（宽）×88mm（高）×383mm（深）

最大重量：10kg

　　电源 

直流输入：-48V

交流输入：90V-260V, 50/60Hz

最大功耗：300W

　　环境 

运行温度：10℃-40℃（50℉-104℉）

存储温度：0℃-50℃（32℉-122℉）

运行湿度：5%-90%（无凝结）

存储湿度：0%-95%（无凝结）

　　业务功能 

支持作为GW设备受GK/SS控制完成中继呼叫

支持SIP/H.323/SS7/PRI 任意二者之间互相转换

支持端到端直接呼叫路由处理

支持自动路由功能

支持主/被叫号码任意变换

支持主叫号码池功能

支持SS7主叫号码隐藏功能

支持内置IVR语音提示

支持卡号业务(与NuBiz BSS配合)

支持用户预付费(与NuBiz BSS配合)

支持用户话单上传至Radius(与NuBiz BSS配合)

支持CDR上传至网管(与NuBiz BMS配合)

支持T.30/T.38传真

部件名称	功能描述
Frame	2U高19英寸机架设计，前后对插结构，8块业务板槽位
PDC	-48V直流电源模块
PAC	交流电源模块,90－260V, 50/60Hz宽幅设计
FEI	快速以太网接口，提供4路10/100Base-T接口
MPU	主处理单元，提供TDM、以太交换网片，完成业务处理
DTU	数字中继单元，提供4路E1/T1中继接口
EMU	媒体资源单元，提供128通道DSP资源

　　协议支持 

SIP、H.323

SS7(TUP/ISUP)、PRI

Radius

　　VoIP技术 

静音抑制、回声抑制、丢包补偿、动态抖动缓存、DTMF/FSK的检测/抑制/生成

支持G.711、G.729、G.726-32、G.723.1、T.30、T.38

　　管理维护 

支持WEB管理和配置

支持信令跟踪工具

支持FE端口镜像

　　标准认证 

通讯行业标准：FCC part68

安全及电磁兼容性：FCC Part15 Class A, UL, CE
