宝利通服务国家煤矿安全监察局视频会议系统

2008/08/18

　　全球领先的一体化协作通讯解决方案提供商美国宝利通公司，为国家煤矿安全监察局部署视频会议系统。

　　国家煤矿安全监察局视频会议系统是基于安全生产专网传输系统的视听多媒体业务系统，是“国家安全生产信息体系”建设的内容之一。视频会议系统覆盖国家局、省煤矿安全监察局。

　　视频系统的应用于视频会议、安全生产事故救护专家会商、安全生产事故现场实时视频采集。

　　总体目标

　　国家局与省局网间互联和视频会议系统是“国家安全生产信息系统”的组成部分，是信息体系建设的龙头工程、起步工程。建设目标是：

　　国家安全生产信息网络是信息体系的重要组成部分，要求本系统要符合信息体系总体技术方案。

　　按照目前政府网络模式划分，国家局和各省局网络由内网、专网和外网组成。组建国家局与各省级单位之间的广域骨干网，实现国家局机关内网与省局内网的互联互通；满足国家局与省级单位之间数据传输、视频会议、IP语音业务的要求；有用户数字程控交换机的单位，IP语音电话功能可部分或全部通过电话交换机实现。

　　视频系统要符合安全生产信息网络体系结构，实现多种功能，并能以多种方式组织会议，可将PC上的各类信息、各类实物资料集成到系统中，移动通信设备（手机等）能用语音方式参加会议。

　　选用先进成熟主流产品，强调系统的可靠性，可扩充性。

　　强调总体规划，分期实施的原则，要能直接扩容，平滑升级。保证系统在5年内不落后。

　　国家煤矿安全监察局视频会议系统的网络基础

　　宝利通公司为国家煤矿安全监察局部署的视频会议系统是基于煤矿安全生产专网建设基础上的视听多媒体业务系统，国家煤矿安全监察局广域网是连接全国煤矿安全监察局各信息点的传输网络，覆盖全国二十一个信息点。为视频会议系统的应用提供 768K的带宽来传输。

　　国家煤矿安全监察局视频会议系统的网络结构

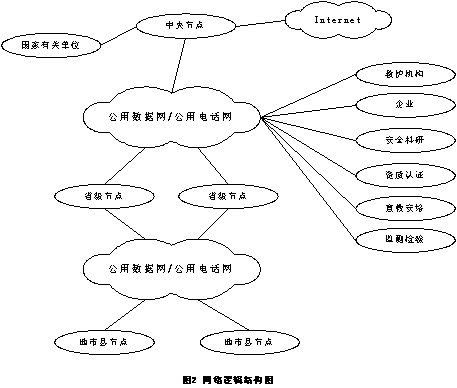

　　国家煤矿安全监察局安全生产信息网的网络结构：

　　根据政府网络模式划分国家局和各省局网络由内网、专网和外网组成。视频会议系统是基于国家局与各省级单位之间广域骨干网，是星状的结构。

　　国家煤矿安全监察局视频会议系统对网络的要求

　　视频会议对网络带宽的要求是最低不能低于128Kbps，但有些终端可以到64Kbps也能通信，但是视频质量很差。通常使用带宽为384 Kbps，因为这是视频图象的桢率能达到30桢/秒的最低带宽，是视频会议的最理想使用带宽。低于这个带宽，视频图象不能达到30桢/秒。网络条件好，故国家煤矿安全监察局视频会议系统一期工程采用768Kbps，使得视频图象的质量有充分的保证。

　　根据煤矿安全监察局各信息节点的分布情况和建设视频会议的要求，我们推荐本期使用星状的组网结构，如下图所示：

　　利用国家局中心节点组成全国煤矿安全监察局单位之间的视频会议系统，以一级通信枢纽为汇接中心，以星状结构形式连接，各节点汇接到国家局中心。

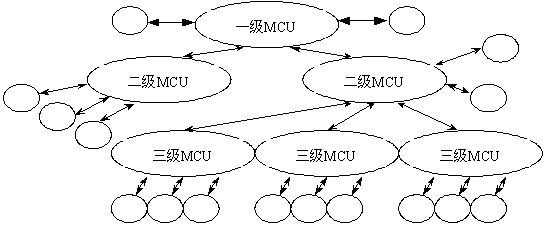

　　将来煤矿安全局视频会议系统的节点要增加，而且是在本期这些节点基础上的扩展的分支节点，可以在一期节点上增加多点控制单元设备MCU，分支节点通信枢纽的MCU与中心MCU连接。这些节点的MCU之间是通过级联方式连接起来。中心节点的MCU为主，一期节点为从。实现方式是以中心为主的MCU是一个会议点，从MCU上的终端作为主MCU上的二级终端。由主MCU、从 MCU、一级网终端及二级网终端组成的视频会议系统就是采用了网状结构。

　　国家煤矿安全监察局视频会议系统的组网方式

　　根据应用的不同，全网的组网方式可按下述两种方式组成：

点对点连接方式

　　点对点的连接方式，也就是两点之间进行通信。没有第三方的参与。这可以适用于总局与分支机构之间通信等。

MCU连接方式

　　MCU设置在汇接局。可实现多点的视频会议各分会场视频的交互以及音频的混合等功能。可根据需要对MCU进行配置。实现各种控制功能，如语音激励、演讲者方式、导演控制等。系统操作员利用控制终端对MCU进行控制、切换视频的操作。

　　国家煤矿安全监察局视频会议系统的组网方案

　　一期方案

　　直真视通公司凭借自身强大的技术势力及提供领先、完善的一体化方案，根据国家煤矿安全监察局的网络条件，建议用户使用星状会议电视网络。并向用户推荐POLYCOM公司的会议电视终端设备及多点会议控制器。

　　直真公司建议在总局主会场放置一台大型会议室型视频会议终端iPower9800， iPower9800可支持64Kbps – 4Mbps不同的速率。其他20个省煤监局分会场各配置一台会议室视频会议终端iPower680，这样共包括1套iPower 9800,18套iPower 680通过RJ45 IP接口分别通过国家局和省煤监局内部局域网接入煤矿安全监察局的安全生产信息网。iPower 680可支持64Kbps-2Mbps不同的速率。

　　在国家局机房中配置一台多点控制单元MGC-50，它也通过RJ45接口连接到国家局中心机房的中心交换机，再接入到煤矿安全监察局广域网上。

　　多点控制器采用POLYCOM 公司的最新型MGC-50多点控制单元。MGC-50作为电信级的多媒体信息交互系统，集多点视频会议控制单元（MCU）、H.3xx网关（Gateway）和会议控制（Control）于一体。MGC-50具有独特的电信级宽带视频总线架构，形成了高度可靠的电信级业务平台。

　　同时MGC-50还提供API接口，为针对煤矿安全监察局实际工作模式进行二次开发提供了一个很好的手段。

　　在中心机房配置一套Windows95/98/NT和MCU的控制软件MGC Manager，通过多种方式在本地或远程连接MCU，如RS232直连线、拨号Modem、LAN、nternet以实现会议管理。

　　宝利通公司为国家煤矿安全监察局的视频会议网络配置一台网闸，网闸（Gatekeeper）采用宝利通的PathNavigator，将它安装在国家局中心机房的一台服务器上即可，它就可以对煤矿安全监察局视频会议系统中的所有视频设备进行管理。PathNavigator是为多协议应用H320、H323混合网络或H323网络而开发的应用工具和路由服务，可以在煤矿安全监察局视频会议系统中，管理终端、MCU和GW之间的呼叫会议。PathNavigator完全支持H323协议V2版，用于对视频会议系统的路由和管理，可实现地址转换、接入控制、带宽控制、区域管理等功能。

　　从数据会议的实用性角度考虑，本方案采用的在中心机房的服务器上安装一套数据软件Microsoft Exchange 2000 Sever，是基于外部的数据会议方案。

　　具体配置如下：

国家局议室 iPower9800 1套

省煤监局会议室 iPower680 18套

多点会议服务器MCU MGC-50 1套

网管软件 1套

网闸（Gatekeeper） PathNavigator 1套

数据共享应用软件 Microsoft Exchange 2000 1套

　　扩容方案

　　当实施二期方案时，对于省级安全生产监察局，只需在省级单位添置终端，并根据二期的会场数，在MCU上配置ip板卡和音频板卡即可实现扩容。

　　如果有二级网络，例如省级安全生产监察局需组建视频会议系统，考虑到带宽及管理上的需要，要在省级安全生产监察局配置MCU，与国家局的MCU进行及联，这样即可实现扩容。

　　此系统成功开通后，国家局与各地省局可以通过此系统召开全国电视会议，从而为国家煤炭安全监察局节省了会议开支，提高工作效率，真正体现了视频会议给煤炭安全监察工作带来的好处。
