中兴数据通信网全面更新天津武清电力通信模式

2010/01/08

新时期电力系统数据通信新需求

　　电力是国民经济和社会发展的基础设施，电力设施的安全生产和可靠运营是保证社会正常运转的前提条件。与此相应，为电力行业的运维管理提供支撑的电力数据通信网是电力行业自身的关键性基础设施之一，关系着电力系统发、送、变、配、用电等组成部分能否协调运转以及电网能否安全、经济、稳定、可靠的运行。

　　天津武清电力通信系统承载着武清区电力系统全网相关生产信息、行政信息以及各类办公信息系统，所传输的业务种类、性质多样而要求各不相同。随着武清电力公司的不断发展，电力通信网络所承载的业务类型将逐渐从原来的以固定速率制式为主的PCM业务发展成为以分组转发方式为主的数据业务，而流量也将大幅度增长。同时，由于通信行业的不断进步，越来越多的新技术将加快改变传统的通信模式，因此，在保障业务安全稳定运行的同时，建立一张高性能的融合新技术的综合通信数据网为电力系统用户提供更高效，更智能的通信应用成为武清电力通信系统的重要任务之一。

　　按照国网公司关于业务分区的原则，武清综合通信数据网应实现III、IV区业务的接入。新的数据网将覆盖武清区35kV、110kV变电站、供电所及公司管辖所属单位。

新一代电力数据通信网络新部署

　　目前，武清电力数据业务有调度自动化系统、语音系统、视频系统、监控管理系统、各种MIS信息系统等等，均承载在SDH网中。根据分区原则，其中调度自动化系统和语音（调度电话、行政电话等）属于I区和Ⅱ区业务，可由SDH传输网承载，语言及视频系统（会议电视等）、监控管理系统以及各类MIS系统等属于Ⅲ区和IV区业务，可由综合业务数据网承载。因此，武清电力系统数据业务可由SDH传输网和综合业务数据网两个网络承载。两个网络在物理上完全隔离。

　　武清电力综合业务数据网网络结构，考虑到电力系统内部的信息交换和网络互联，根据武清电力光纤网络的走向，光纤分布结构情况及各单位的地理分布情况，单位的体制及规模，进行网络结构的组织。

　　整个网络结构由三部分组成：核心层、汇聚层和接入层。本工程中利用光纤网络，采用以太网技术组建武清千兆综合业务通信数据网络。

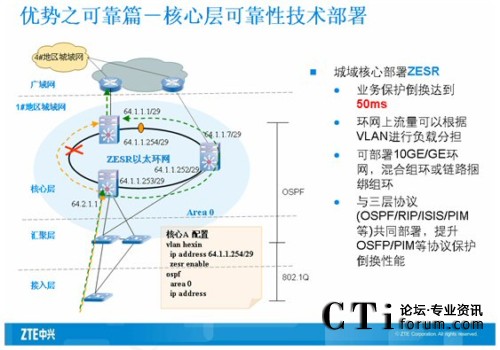

　　根据客户多层次的需求，建议将此局域网分为核心——汇聚——接入三层结构，网络拓扑如下图所示，核心路由和交换机分别采用GER04和8905，两台设备互为热备份；汇聚层交换采用ZXR10 5928，骨干链路的可靠性将大大增强。

新网络各层设备新选型

　　各层设备选型分析如下：

　　核心层路由器、交换机选型

　　核心路由、交换层负责整个局域网络的数据路由、交换核心，同时也是整网的汇聚中心，全网绝大部分第三层、第四层操作都通过核心节点集中进行，为保证核心节点的高可用性，以及对QOS的处理能力和基于硬件的带宽控制，中兴采用ZXR10 GER通用高性能路由器来满足客户的需求。GER采用模块化设计思想、高性能网络处理器和Crossbar交换结构，根据提供的用户槽位数不同，可细分为GER08、GER04、GER02三款，分别可提供8、4、2个用户槽位，满足用户不同场合的需求。ZXR10 GER全面支持IPV4/IPV6双协议栈，支持强大的MPLS VPN组网能力以及超强的NAT性能。在本次方案选择为GER04设备，从GER04外侧出2个千兆光口分别接入INTERNET和天津市电力通信数据专网，内侧出1个千兆光口连接防火墙。

　　核心交换机主要是汇聚下行的全千兆智能路由交换机，所以要求设备提供高密度板卡和线速转发的能力。同时保证对下行端口进行带宽控制，中兴采用万兆路由交换机ZXR10 8905来满足用户的需求。ZXR10 8900系列万兆路由交换机是中兴通讯推出的新一代的大容量核心/汇聚路由交换机系列产品，主要定位于运营商IP城域网、校园网、电子政务网和大型企事业网等网络的核心/汇聚层。ZXR10 8900系列万兆路由交换机基于先进的模块化理念进行设计，并采用了基于多处理器并行处理机制和Crossbar空分交换结构的体系结构，关键模块均采用可以1：1进行冗余备份。ZXR10 8900系列具备10GE、GE、FE等各种丰富的接口模块，并全面支持IPv4、IPv6、组播、QOS、带宽控制等业务功能。ZXR10 8900系列整个系统所具备的高可靠性、高扩展性、良好的业务能力等特点，可以满足各种网络核心/汇聚层的建设需求。

　　汇聚交换机选型

　　对于汇聚层中兴推荐全千兆智能路由交换机ZXR10 5928，主要用于汇聚二层的小交换机，提供28口全千兆电口下行。 ZXR10 5900系列全千兆智能路由交换机采用高速ASIC交换芯片实现数据线速转发，提供完备的以太网协议族支撑和高效的QOS优先级机制，具备灵活多样的管理手段。ZXR10 5900提供高密度的GE端口，为IP城域网或者园区网提供GE接口的汇聚和收敛功能，是组建园区网中心和IP城域网汇聚层的理想产品。

　　接入交换机选型

　　接入层交换机主要是接入用户的汇聚，要求下行提供高密度的百兆端口，同时为了更好地管理下接用户的业务，还要支持QOS等特性。基于此考虑，建议采用中兴通讯的ZXR10 3900A系列以太网交换机。该系列产品支持千兆上行，采用高速ASIC交换芯片技术实现L2数据线速转发。可满足用户多业务融合、高安全、可扩展、易管理的建网需求。

　　本期接入层交换设备安装在五里口、大良站办公楼、大碱厂办公楼、曹子里办公楼、崔黄口办公楼、技校、养殖场、上马台办公楼、前进变电工区、前进客户中心、杨村所、雍西站办公楼、计量所、泉丰办公楼、郑楼站办公楼、郭官屯所、小王村营业厅、王庆坨办公楼、黄花店办公楼、东马圈办公楼、城关办公楼共计22个站点。满足接入节点所需的端口数量（24口）和应用带宽。

　　除了选型、分析各网络层的设备以外，还要考虑全网设备的联动性，重点突出全网的QOS解决方案。通过与客户的交流，发现客户之所以建设这个网络，不仅仅是满足办公上网需求，更重要的是要保证关键业务的可达性和关键部门的连通性，因此给客户提供一个更高的服务质量就显得更加重要。那么如何保证关键用户的上网权益，关键业务的时时到达，势必要求我们的网络要建立一整套完善的QOS服务质量。在中兴的方案中，无论是核心层的设备还是汇聚接入层的设备，都选择了高QOS的网络产品，能够为用户提供端到端的QOS保证。从接入层开始，根据用户的业务，打上不同的TAG标签，区分不同的业务种类，交换机可以根据不同的业务种类对业务流量进行检索，对那些关键业务打上高优先级的标签，保证其在整网的优先转发性。在农机院内部网络，从接入到核心、汇聚，都保持了标签的有效性，也就都保持了关键业务的优先处理性，为武清电力通信数据网络内部提供了高QOS保证。另外为了使客户更好的理解我们的QOS解决方案，通过胶片向其阐明了QOS的分类、QinQ的特性和SLA的特点。

　　作为通信领域的专业上市公司，同时也是最早涉及电力通信系统的国内企业。中兴通讯为客户提供了端到端的企业网解决方案，既包括在网络产品上力推的拼图式建网模式，在视讯产品上又新推高清产品，在传输产品上推出超长距传输技术应用方案，同时，在行业解决方案上更是融合了数据、传输、视讯、存储、调度、监控等整合产品的端到端的细化解决方案。
