基于RTP协议的IP电话QoS监测及提高策略

2007/10/30

1 引言

　　随着Internet和多媒体技术的飞速发展，Internet已由早期的单一数据传输网向多媒体数据(视频、音频、文本等)综合传输网发展。但Internet提供的只是尽力而为的服务，不能满足多媒体应用程序对传输延迟、包丢失、抖动控制等要求，为了能在传统的IP网上运行多媒体程序，必须考虑服务质量(Ouality of Service，QoS)。QoS可用延迟、抖动、吞吐量、丢包率等参数来描述。为了支持网络的实时传输服务，互联网工作组(Internet Engineering Task Force，IETF)制定了实时传输协议(Real-time Transport Protocol，RTP)。RTP是专门为交互式音频、视频、仿真数据等实时媒体应用而设计的轻型传输协议，已广泛应用于各种多媒体传输系统中。IP电话作为一种新兴业务，因其低廉的话费受到广大用户的欢迎。但IP电话中的通话时延、话音失真一直是制约IP电话迅速发展的“瓶颈”。如何确保IP电话的QoS，是IP电话成功与否的关键。

　　结合IP电话系统，从音频实时传输和控制两方面来讨论RTP及实时传输控制协议(Real-time TransportControl Protocol，RTCP)应用技术，分析影响媒体流实时传输的因素。最后从实际实验、应用的角度，讨论如何获得当前Internet可行的QoS监测，并针对QoS质量保证提出切实可行的解决方案。

2 实时传输协议RTP

　　RTP是用于Internet上针对多媒体数据流的一种传输协议，被定义为在一对一或一对多的传输情况下工作，其目的是提供时间信息和实现流同步。RTP通常使用用户数据报协议(User Datagram Protocol，UDP)来传送数据，但RTP也可以在传输控制协议(Transmission Control Protocol，TCP)或异步传输模式(Asynchronous Transfer Mode，ATM)等其他协议之上工作。当应用程序开始一个RTP会话时将使用2个端口：1个给RTP，1个给RTCP。RTP本身并不能为按顺序传送数据包提供可靠的传送机制，也不提供流量控制或拥塞控制，它依靠RTCP提供这些服务。通常RTP算法并不作为一个独立的网络层来实现，而是作为应用程序代码的一部分，RTCP和RTP一起提供流量控制和拥塞控制服务。在RTP会话期间，参与者周期性地传送RTCP包，RTCP包中含有已发送的数据包的数量、丢失的数据包的数量等统计资料，因此，服务器可以利用这些信息动态地改变传输速率，甚至改变有效载荷类型。RTP和RTCP配合使用能以有效的反馈和最小的开销使传输效率最佳化，因而特别适合传送网上的实时数据。

2.1 RTP数据包

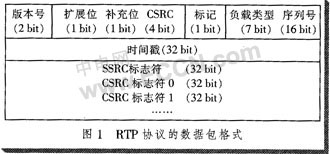

　　RTP数据包由12个字节的固定RTP头和不定长的连续媒体数据(视频帧或音频帧)组成。RTP协议的数据包格式如图1所示。

RTP报文头部分各个参数的意义如下：

版本(V)：2bit版本号置2。

扩展位(Extension-X)：由使用的RTP框架定义。

填充(P)：用以说明包尾是否附有非负荷信息。

负载类型(PT)：对音频或视频等数据类型予以说明，并说明数据的编码方式。

标志位(Marker-M)：标志位由具体的应用框架定义。

序列号(Sequence Number)：为了安全，服务器从一个随机初始化值开始，每发送一个RTP数据包序列号增加1。客户端可根据序列号重新排列数据包的顺序，并对丢失、损坏和重复的数据包进行检测。

时间戳(Timestamp)：RTP时间戳为同步不同的媒体流提供采样时间，用于重新建立原始音频或视频的时序。另外，它还可以帮助接收方确定数据到达时间的一致性或变化(有时被称为抖动)。

同步源标识(SSRG)：帮助接收方利用发送方生成的唯一的数值来区分多个同时的数据流。SRC必须是一个严格的随机数。

作用标识(CSRC)：网络中使用混合器时，混合器会在RTP报文头部之后插入新的同步源标识，其作用是区分多个同时的数据流。

2.2 RTP控制协议——RTCP

　　在RTP会话中，RTCP周期性地给所有参与者发送控制包，应用程序或第三方监控者接受RTCP控制包，从中获取控制信息，估计当前QoS，以便进行传输控制、拥塞处理、错误诊断等。

　　RTCP报文头部参数首先要区别携带不同控制信息的RTCP报文的类型，RTCP报文的类型主要有以下几种：(1)SR：发送报告，当前活动发送者发送、接收统计;(2)RR：接收报告，非活动发送者接收统计;(3)SDES：源描述项，包括CNAME;(4)BYB：表示结束;(5)APP：应用特定函数。其中最主要的RTCP报文是SR和RR。通常SR报文占总RTCP包数量的25%，RR报文占75%。

通过这5种控制包，RTCP协议实现了以下4个主要功能：

　　(1)提供数据发布的质量反馈，这是RTCP最主要的功能。作为RTP传输协议的一部分，与其他传输协议的流和阻塞控制有关。反馈对自适应编码控制直接起作用。反馈功能由RTCP发送者和接收者报告执行。

　　(2)送带有称作规范名字(CNAME)的RTP源持久传输层标识。如发现冲突，或程序重新启动，SSRC标识可改变，接收者需要CNAME跟踪参加者。接收者也需要CNAME与相关RTP连接中给定的几个数据流联系。

　　(3)根据参与RTP会话的数量调整RTCP的发送速率。

　　(4)传送最小连接控制信息，如参加者辨识。最可能用在“松散控制”连接，那里参加者自由进入或离开，没有成员控制或参数协调，RTCP充当通往所有参加者的方便通道，但不必支持应用的所有控制通信要求。

3 由RTP包分析影响多媒体数据流实时传输的因素

　　随着VoIP领域不断发展，满足网络QoS检测需求的应用也成为引人注目的焦点。IP QoS是指IP的服务质量，也是指IP数据流通过网络时的性能。目的就是向用户提供端到端的服务质量保证。有一套度量指标，包括业务可用性、延迟、可变延迟、吞吐量和丢包率等，现就项目中在上海阿尔卡特网络支援系统有限公司NGN实验室中所得到的RTP和RTCP包进行分析，主要研究其中3个因素，从而达到对实时流媒体数据进行监控的目的。

3.1 抖动

　　抖动会引起端到端时延的增加，引起语音质量的降低。在音频数据的传输过程中，由于传输延迟的不稳定而造成相邻数据包接收时刻间隔不稳定，从而产生抖动。消除抖动的主要依据就是RTP包的首部中包含的时间戳字段。时间戳标志着该段音频数据中第一个采样点的采样时间。每两个RTP包的抖动可以用其RTP包中的RTP时戳和接收的时刻进行计算。

　　关于包的传送时间，接收者最先了解到的是它的时间戳和接收者当前时间之间的差值。该差值是：Di=Ri-Si，表示从包被盖上戳开始，到它在信源的输出链路上被实际发送为止，其中的传送时间和某个机器时间。RFC 1889建议使用NTP来完成端点的端到端同步，但是也有非同步端点实现存在。

　　包i和包j之间增加的延迟差(二阶效应)计算公式如下：设Rj代表第j个包的接受时刻，Sj代表第j个包的RTP时戳值，则第i个RTP报文与第j个RTP报文间的抖动为D(i，j)

　　在生成RTCP报文时，其应当传送的时延抖动的值可用以下公式进行递推计算

　　其中：J为要传送的时延抖动值。对后一项除以16是为了消除连带噪声。

　　抖动是分组交换的必然结果，影响抖动的因素一般和网络的拥塞程度有关。由于语音同数据在同一条物理线上传输，语音数据通常会由于数据报文占用了物理线路而导致阻塞。解决抖动通常采用缓冲队列来解决(在网关、IAD上均有JitterBuffer来消除抖动)，每收到一个数据包，先将其放人缓冲区，应用程序在缓冲区另一端取数据，只要缓冲区足够大，抖动一定能被平滑掉。而错序是由于网络拥挤而使某些后发的数据包先到达收端而引起的，只要设置足够大的缓冲区来对数据包重新排序，就能解决这个问题。或者需要IP承载网采用QoS策略，保证语音数据的最高优先级，得到最先发送和获得高带宽也是解决抖动问题的主要手段。

3.2 时延

　　时延是处理和传输导致数据不能按时到达的延迟，是影响流媒体数据传输的一个主要因素。话音信号在端到端传输过程中受到的时延迟滞通常包括：编解码器引入的时延、打包时延、去抖动时延、承载网上的传输节点中排队、服务处理时延。这些时延累计的总和将影响话质，导致回声干扰和交互性的劣化。对于VoIP系统，规定时延一般控制在150 ms内。

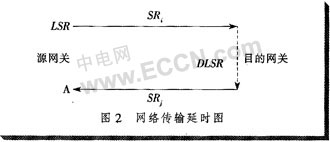

　　分组语音网络中的延迟可分为固定延迟和可变延迟。前者相对容易得到，笔者不作考虑。在计算丢包率时，主要考虑可变延迟。丢包判定等待时限Twait设定的大小在很大程度上影响丢包率计算的准确性，也就是可变延迟的影响，它与语音包的传输延迟Ttrf有关，Twait越大等待时限就越长。但不能超过保证语音流连续播放的时间上限Tmax(Tmax一般取250 ms)，即：Twait=min(Twait，Tmax)。Ttrf可根据RTCP协议的SR控制包中的NTP(Network Time Protoco1)时间戳计算得到，见图2。

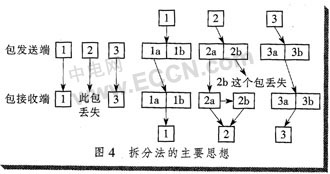

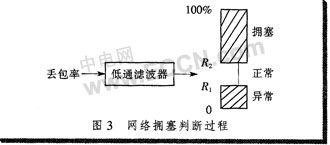

　　根据RTP头中的sequence number域，可以在接收端很轻易地发现包丢失，为丢包修复奠定基础。在实际使用中发现，绝大多数丢包是单个丢包，两个或两个以上包丢失的比例较小。针对单个包的丢失，传统的丢包处理方法有两种：一种方法是重发，但在传输语音数据时，重发将引起播放质量下降，出现无法识别的话音或回音现象;另一种方法是忽略，这同样会影响播放质量。更好的方案是使用拆分法优化丢包损失。拆分法的基本思想是：在发送端把原来要打入一个RTP包的话音数据按照采样间隔分成两块，然后采用相同的压缩算法分别压缩、打入RTP包，并标记相同的时印进行传输。在接收方执行相反的过程，把解压缩后的数据采样、合并、回放。

　　如果某个RTP包在传输过程中丢失，那么丢失的只是原数据包按采样间隔的一半信息，接收端可以用接受到的另一半信息，利用插值等方法恢复出原话音包的大部分信息，从而使话音质量不至于下降太多。拆分法的主要思想如图4所示。

4 结束语

　　对音频数据的实时传输问题进行了详细分析，在分析RTP协议的基础上，探讨了基于RTP协议的QoS动态监测的一些方法，并提出了解决在流媒体中存在的语音实时传输质量保证的策略。避免语音通信实时性差的缺点，减小了网络延时使抖动的影响减低，改善了语音传输效果。目前，IP电话用户数每年正以239%的速度增长。下一步将以此为依据设计出基于RTP的一个应用模型，进行深层开发研究。
