北京网音电力行业IP备份调度解决方案

2009/08/25

概述

  目前电力系统的调度指挥系统采用简单的模拟电话语音通信手段,功能单一,无法进行现场实况的掌控。现通过软交换项目的实施开发,围绕软交换技术核心,作为初期建设,将在主网和所辖重点厂站建立能够融合数据、音频、视频等媒体的、实时交互的多媒体调度应用系统,与现有企业PSTN 系统互联,形成具有电力系统特色的NGN网络平台。随着未来不断的成熟应用推广,将把更多远程边远的系统用户通过内部网络、公网IP网络接入软交换平台。

  IP语音应急通讯系统主要用于支持市应急管理日常工作联络、突发公共事件应急处置时话音、数据等业务的传送需要,利用已建的公众与专用通信网络、有线与无线通信资源实现与各级应急管理技术系统与突发公共事件现场间的信息传送,确保应急处置时通信联络的安全、可靠、通畅。

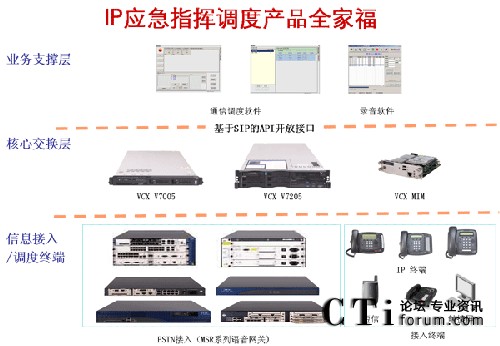

  层次分明的体系架构


  说明:网音应急指挥调度系统结构上分为业务支撑层、呼叫控制层和信息接入/调度终端。

  1、“业务支撑层”通过呼叫控制层提供的API呼叫控制接口,实现具体应用功能模块,如:调度控制功能、会议功能和录音功能等。各项功能完全通过软件实现,采用标准服务器。充分体现了软交换平台的应用特点,具有完全开放的架构。

  2、“呼叫控制层”指应用解决方案的核心组件-软交换平台VCX V7000,VCX V7000特点如下:

  3、“信息接入/调度终端”多种不同类型的PSTN接入网关提供丰富的接入方式,并有多种IP调度终端可供选择。

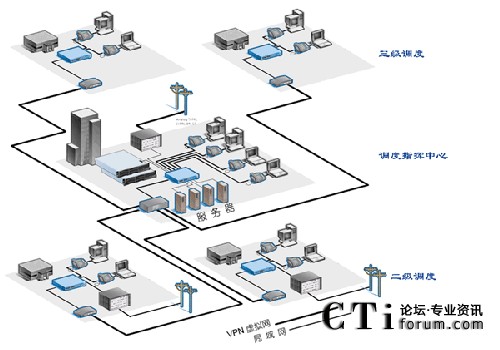

  VCX V7000应急通信系统架构

  说明:

  整体解决方案由以下设备组成:

  根据实际情况,总部可以部署调度控制中心,远端部署二级调度和三级调度终端,PSTN网关可以根据实际需要部署在任一点位。本方案中所选择的H3C MSR通信语音网关即可以提供数字中继,也可以提供模拟中继及FXS模拟终端接口,为今后的灵活部署奠定了基础。MSR提供独特的断网逃生功能,当远端无法访问到软交换平台时,MSR能够将模拟外线(FXO)连接到相应的FXS端口,确保通话畅通。

  VCX V7000应急通信系统特点

  1、基于IP网络的架构

  众所周知,IP网络与传统窄带语音网络相比,具有覆盖范围广、不受地域限制、安全可靠、管理维护简便等诸多优势,这使得基于IP网络的调度通信系统的可控制的范围可以灵活的扩展,既可以采用有线的方式,也可以采用无线的方式。

  2、分级调度

  各行业调度通信都是级别分明的,上级可对下级实现监督、控制功能。NBX IP通信调度系统对级别的层次没有限制,可由用户根据需要自己定义。具体功能包括:录音/监听、强插、强拆、拦截等。

  3、应急指挥预案

  调度指挥系统的一大功能特点是强大的通信控制功能,系统不仅可以实现常规的点对点通信功能,还可以事先定义各类突发情况的应急指挥预案,当遇有突发情况可以立即启动应急通讯预案。这是一个“点对面”的通信模式,紧急情况时,指挥中心可以与预案设置的各方实现多方通话。

  4、操作简单、快捷

  调度指挥系统的另一大功能特点就是操作简便,常用功能及应急指挥调度都可以实现“单键操作”。

  5、对下级调度点位的实时监督

  下级调度点位的通信状态会实时显示在调度指挥中心的调度控制台上,使得上级对下级的通信状况可以轻易做到“一目了然”。

  6、与传统通信方式互为备份

  调度指挥通信是可靠性要求非常高的应用需求,以往的备份手段多考虑为对单一网络通信的备份,这种备份的缺陷在于:当传输的关键节点出现问题,即时我们提供了主机备份,也不能确保通信的畅通。因此,我们提供的备份方案是,在考虑主机备份的同时,也要考虑传输路由的备份,这样才能大为提高整体调度通信方案的可靠性。很多行业已经建立起传统的窄带通信调度系统,建立基于IP通信的调度系统将是对原有系统的有效补充,同时提高通信调度的整体可靠性。

CTI论坛编辑
