HXD NGN IP Switch

2007/05/22

系统整体介绍

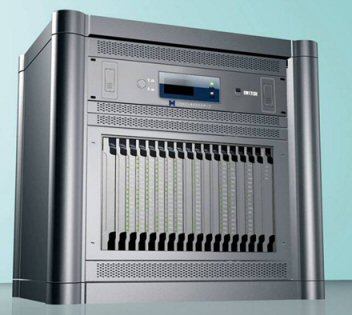

　　产品整体外观图

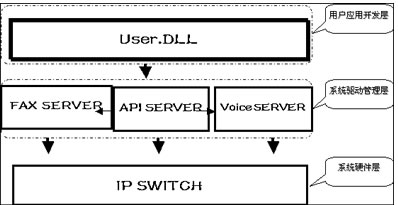

　　系统整体结构

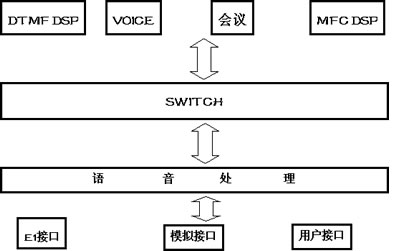

　　硬件结构

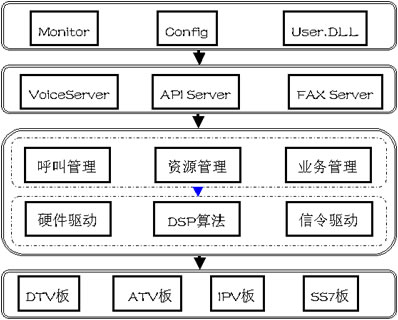

　　软件结构


单板介绍

　　1、DTV板

　　产品描述

• 提供E1接入功能


• 提供语音录放处理功能


• 提供会议功能


• 提供DTMF收号功能

　　性能特点

• 单板支持2个E1（PCM）数字中继


• 支持192方会议，可以同时开64组会议


• 64路语音资源


• 64路DTMF资源


• 支持中国1号信令


• 支持ISDN PRI信令


• 支持中国7号信令

　　2、ATV板

　　产品描述

• 提供模拟接入功能


• 提供用户分机功能


• 提供会议功能


• 提供语音功能


• 提供DTMF收号功能


• 提供FSK发送功能

　　性能特点

• 单板24个可配置的模拟或者用户通道


• 支持192方会议，可以同时开64组会议


• 32路语音资源


• 32路DTMF资源


• 支持DTMF和FSK的主叫接收方式


• 支持标准的FSK发送，


• 模拟通道和用户通道可根据需要进行配置


• 模拟线的信号音参数可按照单通道进行配置


• 支持对模拟通道的音量调节

　　3、IPV板

　　产品描述

• 提供IP接入与信令处理


• 提供会议功能


• 提供语音处理功能

　　性能特点

• 单板支持并行64路VoIP


• 支持192方会议，可以同时开64组会议


• 64路语音资源


• 支持SIP信令


• 支持NGN H.248信令


• 支持各种语音编解码标准，如：G723.1、G729A、G711

　　4、SS7板

　　产品描述

　　提供集中的SS7信令处理功能

　　性能特点

• 单板支持最大24个Link


• 支持TUP（电话用户部分）


• 支持ISUP（ISDN用户部分）信令


• 支持14/24位点码编码格式


• 支持最大24个局向，24个点码


• 支持最大24个链路组


• 支持ITU与中国7号信令

　　5、FAX板

　　产品描述

　　提供传真处理功能

　　性能特点

• 单板支持最大64路传真


• 支持T38传真协议


• 传真兼容性：适合所有符合G3的三类传真机

性能指标

　　接入方式：

　　传统PSTN网络接入：数字中继、模拟中继
　　NGN网络接入：SIP接入、H.248接入
　　分机接入：模拟分机、IP远程分机

　　系统容量：

　　系统最大全交换容量：2048
　　支持最大NGN接入数：2048
　　支持最大数字接入数：2048
　　支持最大中继数：64
　　支持最大DTV板：32
　　支持最大模拟接入数：768
　　支持最大用户分机数：768
　　支持最大远程分机数：2048
　　支持最大ATV板数：32
　　单机框容量：16个DTV板或者16个ATV板

　　信令标准：

　　数字信令：SS7、SS1、ISDN 、PRI
　　模拟信令：E/M信令、模拟信令
　　NGN信令：SIP、H.248

　　接口标准：

　　E1接口
　　终端电阻：120Ω或者 75Ω可配置
　　接头标准：L9
　　模拟中继接口
　　主叫方式：FSK和DTMF
　　环路中继接口或者E/M中继接口
　　电源接口
　　电源：50HZ 220V交流电源
　　物理指标：
　　物理尺寸：
　　厚：37CM
　　宽：48CM
　　高：31.1CM(7U)
　　能否上标准机架：能
　　颜色
　　机框颜色：黑
　　电气指标：
　　输入电源
　　电压：200V50HZ交流电
　　电流：2A
　　功耗：400W

对比与优势

HXD NGN IP Switch	板 卡
最大容量2048 专业通信电源 热插拔，故障指示灯，高维护性 按照单板平滑升级扩容 交换机电信级的稳定性，基本业务托管，能在应用程序的PC当机的情况进行基本业务功能 编程方面：不需要管理语音资源	坐席分机数量受限 电源不稳定 维护性比较差 平滑升级、扩展性比较差 完全依赖PC的稳定性 编程方面：复杂的资源管理

---
